Міні-комплект ГБО 4 покоління Stag-4 QBox Plus (Редуктор на вибір, форсунки Valtek/OMVL/Tomasetto)

Підкапотний комплект Stag QBox Plus з форсунками Valtek - недорогий, але ефективний варіант для переобладнання 4-х циліндрового двигуна на пропан-бутан (LPG). Застосовують для автомобілів інжекторного типу.

Даний міні-комплект ГБО-4 складається з підкапотного обладнання і не включає в себе:

• Балон;
• Кріплення балона;
• Мультиклапан;
• Заправний пристрій;
• Трубка магістральна;
• Трубка заправна;
• Рукав 16 мм тосольний;
• Рукав 12 мм газовий;
• Рукав 5 мм газовий;
• Рукав 5 мм вакуумний;
• Хомути;
• Трійники тосольні і т.д.

Слід зазначити наступні особливості даного набору:

• Прекрасні показники динаміки автомобіля на газовому паливі;
• Гарні показники витрати газу;
• Просте встановлення і налаштування системи;
• Можливість вибору комплектуючих (редуктора і форсунок) дозволяє комплекту бути більш універсальним, він може підійти практично на будь-який 4-х циліндровий автомобіль;
• Постійна наявність запасних частин і комплектуючих;
• Обслуговування по всій Україні;
• Офіційна гарантія на блок - 5 років (1 рік на датчики і перемикач), гарантія на редуктор і форсунки становить 1 рік з моменту придбання;
• Відмінна ціна в порівнянні з конкурентами;
• Величезний набір інструментів в програмі для точного налаштування ГБО (серед них автоматична адаптація 3-го покоління, OBD ll, вбудований емулятор рівня бензину і т.д.).

Міні-комплект QBOX включає в себе такі вузли:

1. Газовий автомобільний редуктор на вибір: Tomasetto Alaska AT-09 & OMVL CPR & Tomasetto Artic AT-09 & KME Silver & STAG R02 & Tomasetto Nordic AT-09;
2. Газові форсунки на вибір: OMVL REG FAST & Valtek (3 Ом) Type 30 & Valtek (2 Ом) Type 30, Tomasetto IT01 PLUS;
3. Фільтр газовий для тонкого очищення газу 1 вхід - 1 вихід (D11 мм);
4. Електронний блок керування Stag QBox Plus 4 циліндри;
5. Датчик тиску і вакууму PS-04;
6. Датчик рівня газу WPG-4 (50 кому, двоконтакний);
7. Проводка 4-х циліндрична з роз'ємами Valtek під газові форсунки, і універсальними роз'ємами під бензинові форсунки;
8. Датчик температури в редуктор;
9. Перемикач LED-401 з вбудованим зуммером;
10. Штуцери виходу газу з форсунок - 4 шт .;
11. Штуцери в колектор - 4 шт .;
12. Набір монтажний;
13. Сервісна книга.

Газовий редуктор в комплекті на вибір

Завдяки можливості вибору редуктора, цей комплект можна встановлювати на широкий модельний ряд автомобілів. Це популярні редуктора для систем ГБО 4-го покоління, які відрізняються в першу чергу по потужності. Серед них:

• KME Silver - найпотужніший з представлених моделей. Здатний працювати з автомобілями, що мають потужність 150-160 kW (або ж 205-219 кінських сил). У комплект входить електроклапан газу з фільтруючим елементом OMB. Бажано змінювати даний фільтр через кожні 8 000 - 10 000 кілометрів. Вхід газу в редуктор - під трубку 6 мм (можливе підключення мідної трубки в оболонці або термопластиковий зі штуцерами) з різьбленням М10х1. Вихід газу з випарника здійснюється через шланг з внутрішнім діаметром 12 мм. Для підігріву редуктора передбачені два пластикових штуцера під рукав 16 мм. У комплект входить кріплення для редуктора, перехідник з'єднувальний з редуктора на ЕКГ, а також гайки і ніпелі для підключення трубки. Регулювання тиску, що виходить, розташоване на корпусі. Гарантія на пристрій становить рівно 1 рік з моменту придбання. Виробник - KME (Польща);
• OMVL CPR. Цей випарник слугує для автомобілів з потужністю до 140 kW (приблизно до 190 кінських сил). Параметри входу, виходу газу і підключення тосола - 6 мм (М10х1), 12 мм і 16 мм відповідно. Виробник - OMVL S.p.A. (Італія). Гарантія на випарник - 12 місяців. Оснащений інтегрованим фільтром грубого очищення на вході газу. У комплект входить також і кріплення для редуктора, гайка і ніпель для приєднання магістральної трубки. Регулювання тиску і отвір під датчик температури газу розташовані на корпусі редуктора;
• Tomasetto Artic AT-09 - редуктор від всесвітньо відомого бренду Tomasetto Achille. Зроблено в Італії, гарантія на нього становить 1 рік. Застосовують для автомобілів з потужністю від 120 до 160 кінських сил. Також має вбудований фільтр рідкої фази на вході газу в редуктор. Замінюйте його через кожні 8 - 10 тисяч кілометрів. Даний редуктор має вхід під 8-ми мм магістральну трубку з різьбленням М12х1. Для підключення до нього 6 мм трубки необхідний перехідник, або гайка D6 M12x1. Для підігріву випарника на корпусі розташовані 2 штуцери з пластмаси під шланг з внутрішнім діаметром 16 мм. Вихід газу - під шланг 12 мм. Оснащений котушкою 12 V для включення або відключення подачі газу. Регулювати тиск, який виходить з редуктора можливо прямо на корпусі пристрою. Є роз'єм під температурний датчик;
• Tomasetto Nordic підтримує потужність автомобілів до 170 кінських сил або до 125 кіловат. Відноситься до серії АТ-09, використовується для пропан-бутанових систем 4-го покоління. Володіє вбудованим елементом, що фільтрує і електромагнітною котушкою. Вхід і вихід газу - 6 мм М10х1 і 12 мм відповідно. Підключення підігріву - 16 мм. Термін гарантії складає 1 рік.
• STAG R02 - потужність до 100 кВт. Оснащений фільтром і датчиком температури редуктора;
• Tomasetto Alaska AT-09 - дуже популярний і надійний редуктор для газового обладнання четвертого покоління. Має прекрасні показники терміну служби і стабільного виходу тиску. Є найпопулярнішим редуктором і еталоном у своєму класі. Діапазон потужності - до 123 кінських сил (90 kW). Має такий самий фільтр грубої очистки як і Томасетто Артик. Його також слід замінювати не більше ніж через 10 000 кілометрів. Виробник - Tomasetto Achille (Італія). Гарантія - 12 місяців. Параметри входу, виходу газу і підключення тосола - 6 мм (М10х1), 12 мм і 16 мм відповідно. Регулювання тиску і отвір під датчик температури розташований на корпусі.

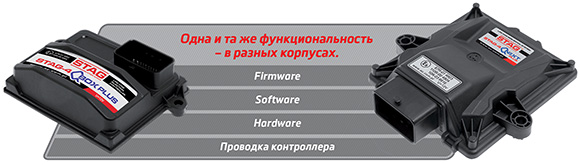

Інжекторна система STAG-4 QBOX PLUS

У комплект устаткування входить електроніка Стаг Кью Бокс Плюс, яка на даний момент є однією з кращих у своїй ціновій категорії серед конкурентів. Це сучасна система вприскування газу з безліччю інструментів, які значно полегшують налаштування ГБО, а також дозволяють автомобілю з встановленим газовим обладнанням набувати нових, поліпшених характеристики. А саме:

Найсучасніший 32-х бітний процесор, розроблений спеціально для автомобільної промисловості. Відрізняється бездоганними характеристиками.

OBD адаптація має всі необхідні алгоритми для коректної роботи двигуна в будь-якому режимі навантаження. Склад суміші підбирається на підставі двох чинників:

• Інформація про час бензинового вприскування;
• Модифікація, розроблена відповідно до поточних корекцій штатного бензинового блоку управління.

Блок керування, оснащений вбудованим емулятором рівня палива. Мета даної функції полягає в тому, щоб зняти з бензинового блоку помилку малого рівня бензину (або його відсутності).

Система автоматичної адаптації 3-го покоління (ISA3). Ця функція реалізується на основі фактичного часу вприскування бензинового вприскування, використовуючи при цьому параметри OBD ІІ.

Що реалізовано в даній опції:

• Розпізнає розімкнені і зімкнуті ланцюги;
• Переглядає інформацію з лямбда зонда;
• Карта здійснює корекцію, яка не залежить від корекції обертів двигуна щодо часу вприскування бензину;
• Точно збирає еталонну карту часу бензинового вприскування з урахуванням температури.

Датчик температурний в редуктор

Комплект включає в себе двоконтактний датчик температури з опором 2,2 кОм. Даний датчик здатний коректно працювати з усіма редукторами, які входять в комплект і призначений для роботи з системами вприскування STAG QBOX PLUS.

Фільтр

Набір містить одноразовий фільтр тонкого очищення газової суміші (його ще називають паровою фазою). Представлено два варіанти виконання:

• З паперовим фільтруючим елементом;
• З буллпреновим фільтруючим елементом;

Має один вхід і один вихід під 12 мм газовий рукав. Стрілкою позначено напрямок входу і виходу газу з фільтра. Змінювати даний фільтр бажано кожні 8 000 - 10 000 кілометрів.

Форсунки газові Valtek Type 30 & OMVL REG
