Комплект TECH ONE з форсунками Hana - це популярна та вигідна пропозиція серед повних комплектів газового обладнання 4-го покоління. Оснащена простою, але виконавчою електронною системою LPGTECH, в поєднанні з надійними форсунками марки Hana, Barracuda і редукторами. Дана комплектація дозволяє набору мати конкурентну ціну на ринку, що теж важливо.
Розглянемо комплект поставки більш докладно:
- Електроніка TECH ONE. Вона складається з: блоку керування, проводка на форсунки, датчик тиску LPGTECH PTS 01, датчик рівня, датчик температури редуктора (4,7 кОм), перемикач газ-бензин, монтажний набір;
- Газовий фільтр для тонкого очищення газу (1 вхід - 1 вихід D12 mm);
- Газові редуктори на вибір в комплекті: KME Silver, OMVL CPR, Tomasetto Artic, AC R02, Tomasetto Alaska, Tomasetto Nordic;
- Гайка, ніпель для підведення трубки до редуктора;
- Кріплення для редуктора;
- Форсунки Hana H2001 - 4 штуки. Тут можна обрати один з чотирьох варіантів потужності (чорні, червоні, зелені, сині) і два типи монтажу - одиночний та монтаж в планці. Також можна обрати форсунки газові Barracuda 4 циліндри (одиночний або монтаж в єдиній планці);
- Штуцери в колектор - 4 шт .;
- Розподільник 4 циліндри пластик - 1 шт. (Якщо обрані поодинокі форсунки);
- Планка форсунок метал 4 циліндри - 1 шт. (Якщо обрані форсунки для встановлення у планці);

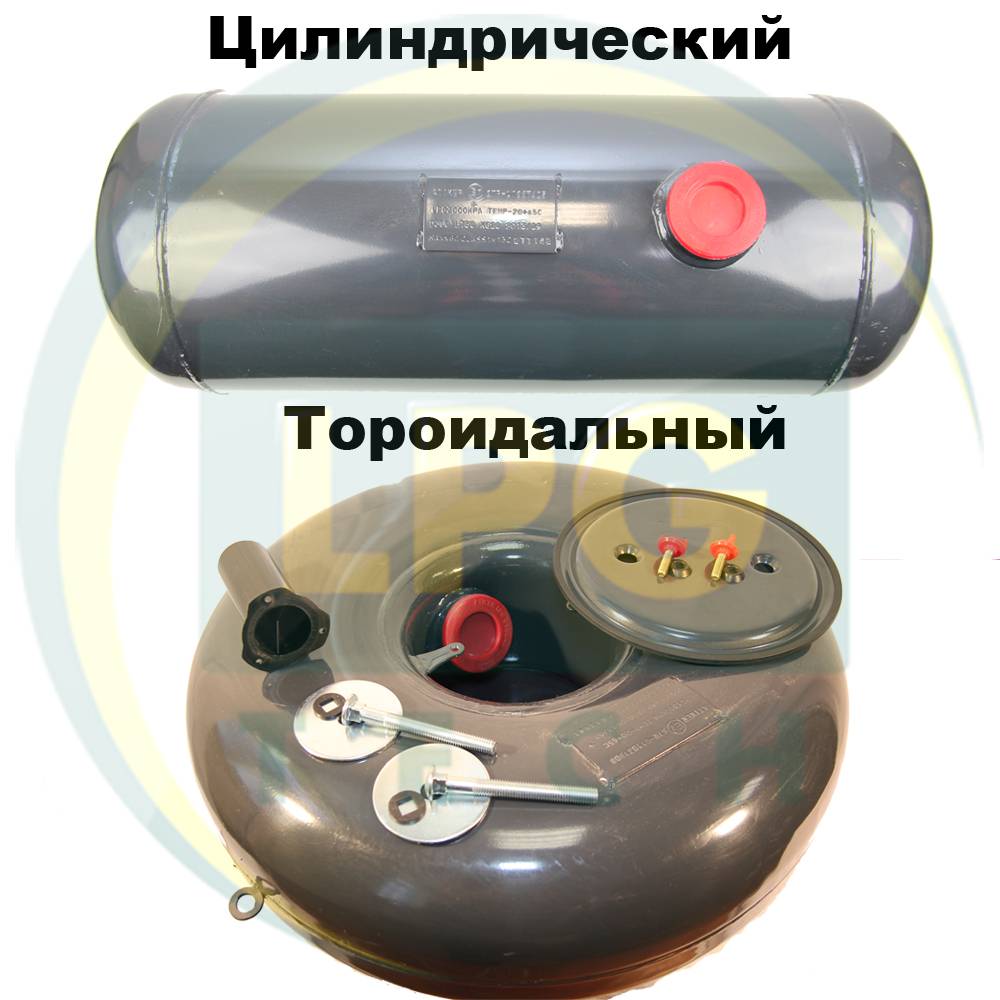

- На вибір доступно 2 варіанти балонів: тороідальний з внутрішнім розташуванням горловини 43 літри (D-600 mm, H-200 mm) або циліндричний 50 літрів (L-795-802 mm, D-300 mm);
- Клапан балонний Tomasetto. При виборі тороідального балона - це 200-30 класу А, а при виборі циліндричного балона - 300-30 мм. Сюди також входить і кріплення для клапана;
- Гайки, ніпеля для підведення трубки в мультиклапан;
- Виносний заправний пристрій (пропан-бутан) Tomasetto;

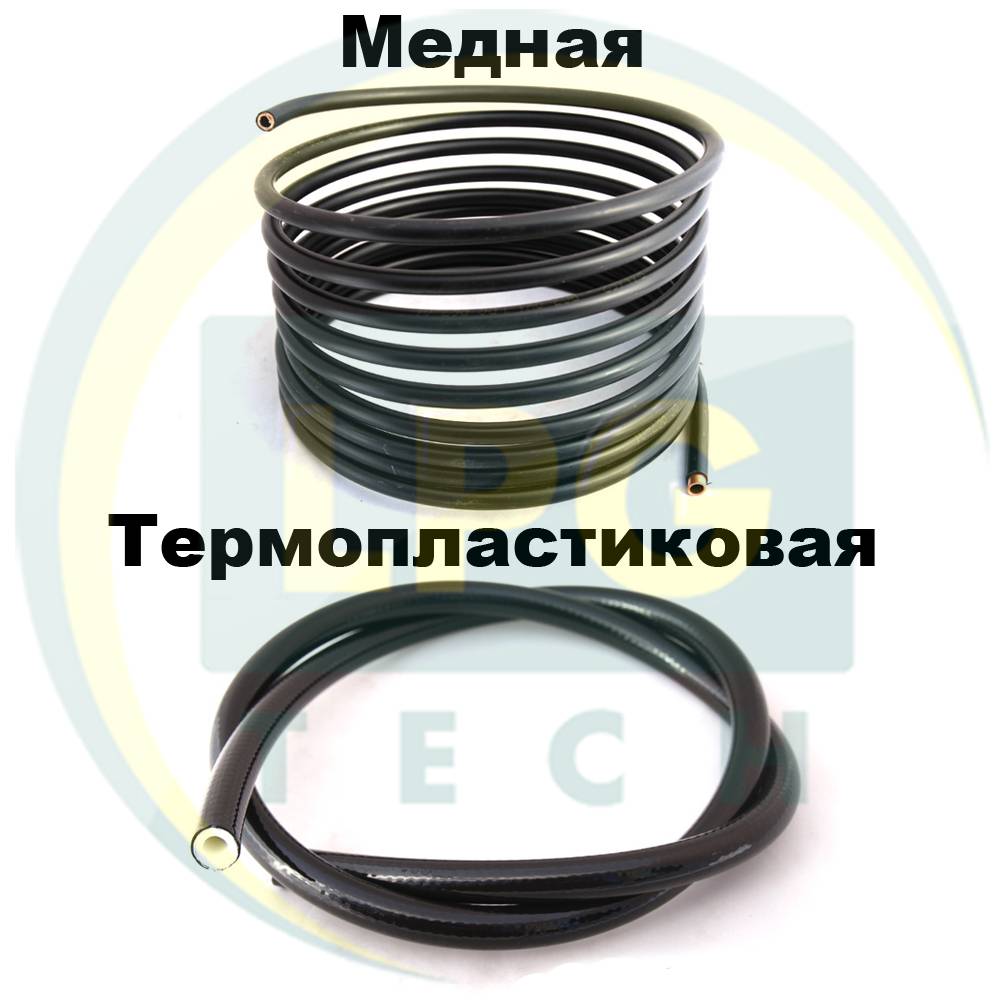

- Трубка 6 мм (магістральна) - 6 метрів. Можна обрати з термопластикової зі штуцерами або в мідну в обплетенні;
- Трубопровід 8 мм (заправний) - 2 метри. Можна обрати з термопластикової зі штуцерами або в мідну в обплетенні;
- Шланг для тосолу 16 мм - 1 м;
- Шланг для газу 12 мм - 1 м;
- Шланг для газу 5 мм - 1 м;
- Шланг для вакууму 5 мм - 1 м;
- Хомут пружинний 8 мм - 16 штук;
- Хомут черв'ячний 12-20 мм - 6 штук;
- Хомут черв'ячний 16-25 мм - 8 штук;
- Стрічки кріпильні на балон і комплектуючі (при виборі цил. балона);
- Вентиляційна коробка на мультиклапан (при виборі цил. балона).
*В комплект не входять скоби для кріплення трубки. При виборі циліндричного балона в комплектацію не буде входити вентиляційна гофра, так як не завжди є необхідність в ній.
Комплект газового обладнання ЛПГТЕХ володіє такими основними особливостями:
- Широкий асортимент та наявність ремонтних комплектуючих значно спрощує післягарантійне обслуговування;
- Гарантія 36 місяців на блок керування TECH ONE і 12 місяців на редуктор, форсунки, перемикач та датчик рівня;
- Просте встановлення, налаштування і подальше регулювання;
- Можливість вибору монтажу форсунок і чотири варіації по потужності сприяє універсальності комплекту;
- Вибір редуктора дозволить досить широко застосовувати комплект LPGTECH серед 4-х циліндрових авто;
- Відмінний показник вартості серед конкурентів;
- Можливе налаштування за допомогою мобільних пристроїв - планшетів і телефонів.
Якщо говорити про налаштування, то для цього передбачено три конфігураційні програми під різні операційні системи. А саме:
- MyGas - для операційних систем MAC OS;
- Gas Settings - для пристроїв на операційній системі WINDOWS;
- Gasdroid - для пристроїв на ОС Android.
Програмне забезпечення доступне для завантаження безкоштовно. Також є інструкції, схеми підключення, драйвера і т.д. Для налаштування потрібен інтерфейс. Це спеціальний модуль, який розроблений для з'єднання газового контролера і комп'ютера. Для розпізнавання інтерфейсу слід встановити драйвер.
Газовий редуктор
|
Виробник
|
Tomasetto
|
KME
|
Tomasetto
|
AC Spolka Akcyjna
|
OMVL
|
|
Модель редуктора
|
Alaska
|
Silver
|
Artic
|
R02
|
CPR
|
|
Потужність, к.с.
|
До 123
|
205-219
|
120-160
|
До 137
|
До 190
|
|
Потужність, kW
|
До 90
|
150-160
|
87-117
|
До 100
|
До 140
|
|
Під трубку
|
6 мм
|
6 мм
|
8 мм*
|
6 мм
|
6 мм
|
|
Різьба входу
|
М10х1
|
М10х1
|
М12х1
|
М10х1
|
М10х1
|
|
Підігрів редуктора
|
2 штуцери х 16 мм
|
2 штуцери х 16 мм
|
2 штуцери х 16 мм
|
2 штуцери х 16 мм
|
2 штуцери х 16 мм
|
|
Газовий вихід, мм
|
12
|
12
|
12
|
12
|
12
|
|
Фільтр грубої очистки
|
Є
|
Є (в ЕКГ)
|
Є
|
Є (в ЕКГ)
|
Є
|
|
Датчик температури
|
Немає
|
Немає
|
Немає
|
Є
|
Немає
|
|
Термін гарантії
|
12 місяців
|
12 місяців
|
12 місяців
|
12 місяців
|
12 місяців
|
Редуктор Tomasetto Nordic підтримує потужність двигуна до 170 кінських сил (до 125 кВт). Також, як і всі випарники серії АТ-09, володіє інтегрованим фільтруючим елементом на вході і електромагнітною котушкою. Вхід газовий - D6 M10x1. Вихід газу - 12 мм. Підключення охолоджуючої рідини передбачено під рукав з внутрішнім діаметром 16 мм. Виробник надає гарантію 12 місяців на пристрій.
Форсунки
Газові форсунки HANA - це високоякісні компоненти ГБО, вже давно заслужили довіру в Україні та за її межами. Вам на вибір будуть запропоновані форсунки двох типів встановлення. А саме:
- Монтаж по одній форсунці. HANA встановлюють окремо і з'єднують газовим розподільником на 4 циліндри. При такому встановленні враховуйте, що відстань від форсунок до колектору для всіх форсунок повинна бути однаковою. Вхід газу в перехідник відбувається за допомогою шлангу з внутрішнім діаметром 12 мм, а виходи на форсунки - за допомогою шлангу 5 мм. За допомогою такого ж шлангу виробляють вивід газу з форсунок на колектор. Перевага такого типу встановлення полягає в тому, що форсунки встановлюються близько до колектору, що впливає на точність та швидкість роботи;
- Встановлення в монтажному наборі по типу рампи. Форсунки з'єднують з металевою планкою, з єдиним входом газу і виходами. Передбачені вони під рукава, з внутрішнім діаметром 12 мм і 5 мм відповідно. Такий тип встановлення є значно простішим в роботі та при грамотному проведенні робіт буде нічим не гірше одиночного монтажу.
Перед форсунками слід обов'язково встановлювати фільтр для очищення газу в паровій фазі. Виробник наполегливо рекомендує використовувати фільтр з відстійником, у якого коефіцієнт фільтрації вище ніж у звичайних. Виробляються в Південній Кореї компанією Hana Engineering Co. LTD. Гарантійний термін складає 1 рік з моменту придбання.
Крім всього іншого, вам буде запропоновано на вибір чотири варіанти форсунок по потужності. А саме:
|
Колір
|
Чорний (Black)
|
Червоний (Red)
|
Зелений (Green)
|
Синій (Blue)
|
|
Потужність однієї форсунки, к.с.
|
20-30
|
26-39
|
33-50
|
40-60
|
|
Потужність на 4 циліндри, к.с.
|
80-120
|
104-156
|
132-200
|
160-240
|
|
Час відкриття, мс
|
2,0
|
2,24
|
2,36
|
2,2
|
|
Час закриття, мс
|
1,2
|
1,2
|
1,2
|
1,2
|
|
Пропускна здатність, Нл / хв
|
До 75
|
До 90
|
До 115
|
До 130
|
|
Внутрішній діаметр, мм
|
2,1
|
2,4
|
2,7
|
-
|
|
Різьба під калібрувальні дюзи
|
Є
|
Є
|
Є
|
Немає
|
|
Роз'єм для проводки
|
Valtek
|
Valtek
|
Valtek
|
Valtek
|
Форсунки Barracuda виробляє польська компанія ALEX SP.Z.O.O. Є аналогом корейських форсунок Hana, володіють також відмінними робочими характеристиками та тривалим терміном служби. Точні, сприяють гарним показникам витрат газу та динаміки авто на газовому паливі.
Ви можете обрати два типи монтажу форсунок в залежності від уподобань:
- Окремий монтаж. При такому встановленні форсунки монтують окремо один від одного. Їх з'єднання проводиться за допомогою розподільника. До нього підводять газ від редуктора за допомогою рукава 12 мм, а далі, за допомогою 5-ти мм шлангу газ подається на форсунки. Так монтаж вважається досить ефективним, адже форсунки встановлюються досить близько до впускного колектору;
- Встановлення в єдиній планці. У такому випадку форсунки монтуються по типу рампи в єдиному наборі з одним підведенням газу діаметром 12 мм. Чотири виходи під 5-ти мм шланг. Такий тип встановлення вважається досить простим та при правильному монтажі досить ефективним.
Термін гарантії - 24 місяці з моменту придбання.
Система вприскування газу TECH ONE
Займає місце серед електронік «бюджетного» типу. Незважаючи на це, має велику кількість інструментів і опцій для високоточного налаштування та коректної роботи. Відзначимо основні з них:
- Напівпровідникові емулятори форсунок дозволяють виробляти додаткове вприскування бензину без відключення газових форсунок (змішаний цикл);
- 3D карта часу вприскування;
- Два режими роботи: TECH & STANDARD;
- Опція автоматичного пошуку деяких несправностей і помилок а також можливість їх автоматичного усунення;
- Корекція по тиску і температурі газу, температурі редуктора і оборотам двигуна;
- Захист від високих навантажень і замикання.
Серед особливостей підключення можна відзначити:
- 3-х контактний перемикач з цифровою передачею сигналів;
- Корпус з композиту з роз'ємом 24 контакти. Також відзначимо, що він має компактні розміри;
- Проводка володіє 4-ма роз'ємами з фішками Valtek на газові форсунки, 4 роз'ємами на бензинові форсунки без фішок (ще його називають роз'єм універсальний) і діагностичним роз'ємом;
- Датчик PTS 01, який підтримує вимірювання не тільки тиску, а й розрідження і температури газу.
Виробник пристрою - польська компанія LPGTECH SP.Z.O.O. На електроніку діє офіційна гарантія від виробника, яка становить 12 місяців на перемикач, датчик тиску і сенсорний датчик та 36 місяців на контролер.
Балон газовий і мультиклапан
Тут доступні два варіанти, які на даний момент є найбільш популярними:
- З формою запасного колеса (тороідальний). Має обсяг 43 літри і внутрішнє розташування заправної горловини. Діаметр 600 мм, а висота 200 мм. Такі ємності встановлюються зазвичай в багажнику автомобіля. Разом з ним ви отримаєте балонний мультиклапан Tomasetto класу А серії АТ00, з виносним заправним пристроєм для встановлення на кронштейні;
- Циліндричної форми ( «сосиска», «сигара»). Такі ємності монтують як зовні автомобіля, так і всередині (в багажному відділенні). Має загальну довжину 795-802 мм і діаметр (висоту) 300 мм. З балоном ви отримаєте мультиклапан Tomasetto 300-30 класу А, з ВЗУ на кронштейні, дві кріплення для балона і вентиляційну коробку, для виведення запаху газу з автомобіля і захисту шкали мультиклапана від забруднення.
Балони сертифіковані в Україні, є відповідний сертифікат відповідності.
Трубопроводи
Сюди включаються два види трубок - магістральна і заправна.
- Заправна відповідає за наповнення балона і з'єднує заправний пристрій та мультиклапан на балоні. Має діаметр 8 мм. Можна обрати один з двох варіантів трубки - це мідна трубка в пластиковому покритті і термопластикова зі штуцерами для з'єднання. В комплектацію буде входити два метри. Магістральний трубопровід пов'язує мультиклапан з підкапотними комплектуючими (редуктори, газовий клапан і т.д.) і служить для передачі пропан-бутану з балона далі по системі. Має діаметр 6 мм, в комплект входитиме шість метрів трубки. Також, як і в ситуації з заправної трубкою, можна обрати один з двох варіантів трубки - це мідна трубка в пластиковому покритті і термопластикова зі штуцерами для з'єднання.
Також слід зазначити, що при виборі тор. балона і пластикової трубки для зручності, ви отримаєте по одному прямому і по одному кутовому штуцеру. При виборі цил. балона і пластикової трубки ви отримаєте тільки прямі штуцери.
Шланги ГБО
Комплект обладнання TECH ONE оснащується 4 видами шлангів, що встановлюються на ділянках низького тиску:
- Рукав тосольний. Має внутрішній діаметр 16 мм і необхідний для з'єднання редуктора з системою охолодження автомобіля. Це необхідно для здійснення підігріву редуктора, який в процесі редукції охолоджується;
- Рукав вакуумний. Внутрішній діаметр становить 5 мм. Необхідний для передачі інформації про розрідженні, на блок керування. Він необхідний для визначення навантаження на двигун в певному положенні дроселя;
- Рукав газовий 5 мм (внутрішній діаметр). Використовується для передачі газо-повітряної суміші від форсунок до впускного колектору. Застосовується і на пропан-бутані, і на метані;
- Рукав газовий 12 мм (внутрішній діаметр). Використовується він для передачі газу з уже зниженим тиском з редуктора, на форсунки через фільтр. Також можна використовувати як для пропану, так і для метану.
Комплект включає по одному метру всіх шлангів і при потребі додаткового метражу його слід замовити окремо. Обов'язково затискайте з'єднання зі шлангами за допомогою хомутів для запобігання витоку.
