Комплект газового обладнання Zenit застосовують при встановленні ГБО 4 покоління на інжекторний автомобіль. Даний комплект - це хороше поєднання працездатності та ціни. До переваг також можна віднести універсальність, адже завдяки можливості вибору комплектуючих (електроніка, редуктор, форсунки, балон і трубопроводи) він підійде на дуже широкий ряд 4-х циліндрових автомобілів. Все обладнання з комплекту - оригінальне, має офіційну гарантію 12 місяців з моменту придбання.
Комплект ГБО-4 Zenit має такі особливості:
Прекрасне поєднання вузлів в наборі;
Досить великий вибір запасних частин і ремонтних комплектуючих;
Можливість обслуговування на всій території України і за її межами;
Безкоштовне програмне забезпечення, схеми для підключення, драйвера, інструкції з встановлення та налаштування;
Хороші показники динаміки автомобіля а також оптимальний показник витрати газу;
Універсальність. Ви можете обрати в комплект: електроніку, редуктор, форсунки, балон і трубку;
Офіційна гарантія на обладнання складає 12 місяців.
Комплектація:
Балон газовий на вибір: Тороідальний внутрішній 42 літра (200х600 мм) або циліндричний 50 літрів (300х795-802 мм);
Мультиклапан Tomasetto класу «A» з виносним заправним пристроєм на кронштейні (в залежності від вибору балона - 200-30 мм для тор. балона або 300-30 для цил. балона);
Стрічки кріпильні для циліндричного балона (якщо він обраний). У комплект входить дві стрічки і кріплення;
Вентиляційна камера для мультиклапана (якщо обрали циліндричний балон);
Трубка магістральна діаметром 6 мм - 6 метрів (можливий вибір між термопластиковою зі штуцерами або мідною);
Трубка заправна 8 мм - 2 метри (також доступні на вибір мідна або пластикова зі штуцерами);
Форсунки газові на вибір: Hana Single або в планку (колір на вибір), Barracuda Single або в планку, Magic FX - 4 шт .;
Розподільник для форсунок 4 циліндри або монтажний набір 4 циліндри (в залежності від вибору форсунок);
Перехідник під датчик температури газу Zenit;
Електроніка на вибір: Zenit PRO 4 циліндри або Zenit PRO OBD 4 циліндри. Включає в себе: Блок керування, проводку, датчик температури газу, датчик температури редуктора, датчик тиску і вакууму, перемикач із звуковим сигналом, вакуумний трійник;
Датчик рівня газу 1090 (0 - 90 Ом);
Перехідник під трубку 6 мм (якщо обраний редуктор Tomasetto Artic);
Гайка 6 мм (М10х1) - 1 шт .;
Ніпель 6 мм - 1 шт .;
Система розподіленого вприскування газу Zenit PRO & Zenit PRO OBD
Застосовують для 4-х циліндрових двигунів інжекторного типу. Дані системи популярні в Україні і Європі завдяки низькій ціні і високій якості. Оснащені сучасними процесорами, здатними швидко обробляти інформацію, а також мають великий обсяг пам'яті. Програмне забезпечення надається до систем безкоштовно. Різниця між блоками Zenit PRO і Zenit PRO OBD полягає в наявності модуля OBD (On Board Diagnostic).
Електроніка включає в себе:
Блок керування;
Джгут проводів 4-х канальний;
Датчик тиску і вакууму AA612;
Датчик температури газового редуктора;
Датчик температури газу на рампі форсунок;
Кнопка бензин-газ зі звуковим зумером;
Трійник вакуумний 6х6х6 мм;
Набір монтажний.
Форсунки Hana/Barracuda/Magic
При придбанні даного мінікомплекта у вас є можливість вибору газових форсунок: Magic FX, Barracuda або Hana.
Форсунки Magic FX виробництва Чехії, випускаються компанією HL Propan. Користуються великою популярністю серед установників за рахунок невеликого розміру форсунки і відмінної швидкодії. Монтаж форсунок виконується одиночний, кожна форсунка встановлюється максимально близько до штуцера розпилювача в колекторі, а подача газу здійснюється через розподільник, з яким з'єднується за допомогою газового рукава D5.
Опір електромагнітної котушки становить всього 1.6 Ом. При вхідному тиску 1 Бар максимальна потужність, яку обслуговує на 1 циліндр - до 60 к.с., швидкість відкриття - 1.65 м.с., а закриття - 0.9 м.с. Роз'єм для підключення до форсунки типу Valtek. Гарантія на форсунку 1 рік з моменту придбання.
Форсунки Hana виробляються в Південній Кореї компанією Hana Engineering. Є популярними форсунками серед споживачів, мають гарні робочими характеристиками і мають великий ресурс.
Мають два способи монтажу:
Монтаж в єдину планку, форсунки монтуються в розподільну планку, утворюючи єдину конструкцію;
Монтаж поодиноко, форсунки встановлюються кожна окремо один від одного максимально близько до розпилювальних штуцерів. Подача газу виконується за допомогою розподільника, з яким з'єднуються газовим рукавом D5.
За потужністю форсунки діляться на 4 види:
Сині - від 40 до 60 кінських сил на циліндр, це найпродуктивніші форсунки;
Зелені - від 33 до 50 кінських сил на циліндр;
Червоні - від 26 до 39 кінських сил на циліндр;
Чорні - від 20 до 30 кінських сил на циліндр;
У чорних, червоних і зелених форсунок опір електромагнітної котушки становить 1.9 Ом, а у синіх 1.3 Ом. Гарантійний термін на форсунки становить 1 рік від моменту придбання.
Форсунки Barracuda виробляє в Польщі компанія Alex S.P. Z o.o. Популярні форсунки серед установників і власників автомобілів, переобладнаних для роботи на газі. За конструкцією і характеристиками схожі з форсунками Південно-Корейського виробництва Hana. Форсунки мають опір котушки 1.9 Ом. При тиску на вході 1 Бар швидкість відкриття форсунки - 1.9 м.с., а закриття відбувається за 1.2 м.с.
Встановлювати форсунки Barracuda можна двома способами:
Встановлення кожної форсунки окремо для кожного циліндра, подача газу виконується за рахунок розподільника;
Встановлення форсунок в монтажну рампу, яка є розподільником і утворює монолітну конструкцію.
Гарантія на форсунки 24 місяці з моменту придбання.

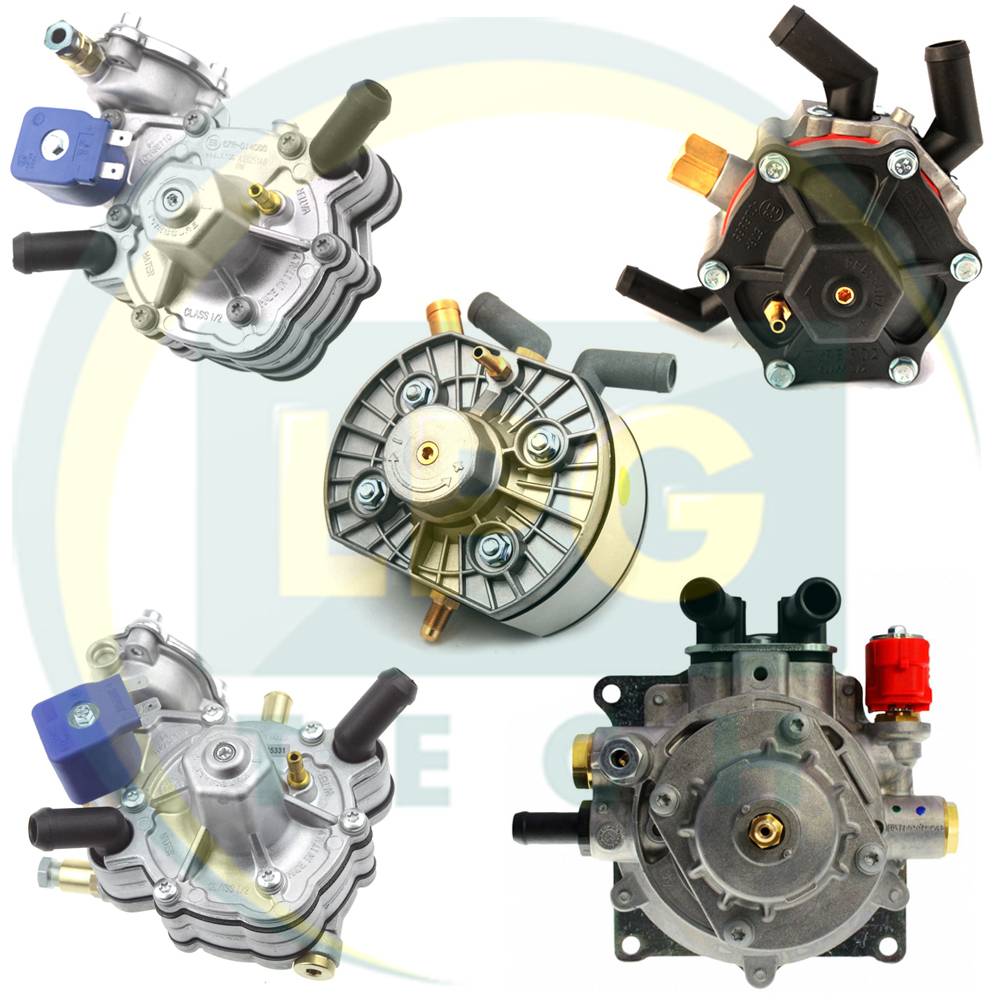

Газовий автомобільний редуктор
Комплект газового обладнання досить універсальний, адже ви можете обрати найбільш підходящий випарник:
Tomasetto AT-09 Alaska. Це редуктор меншої потужності з представлених. Його встановлюють на автомобілі з потужністю до 90 kW (приблизно до 123 кінських сил). Має фільтр грубого очищення газу на вході. Бажано змінювати його через кожні 8 - 10 тисяч кілометрів. Це один з найпопулярніших редукторів для систем 4-го покоління. Вхід і вихід газу в редукторі - 6 мм і 12 мм відповідно. Підключення охолоджуючої рідини - 16 мм. Гарантія на випарник - 12 місяців. Країна-виробник - Італія;
OMVL CPR. Потужний і порівняно недорого випарник для систем ГБО-4. Для автомобілів з потужністю до 140 kW (до 191 кінських сил). Також оснащений фільтром грубого очищення на вході газу. Показники входу, виходу газу і підключення тосола, аналогічні з показниками Tomasetto Alaska. Гарантія становить 12 місяців. Виробник - OMVL (Італія);
KME Silver (Польща). Дуже надійна, популярна і досить недорога модель. Служить для автомобілів з потужністю 205-219 кінських сил. У комплект входить електромагнітний газовий клапан OMB з фільтром. Періодичність зміни - від 8 000 до 10 000 кілометрів. Гарантія - 12 місяців. Різьблення на вході газу – М10х1. Такі ж параметри входу, виходу газу і підключення тосола як і в попередніх моделях;
Tomasetto Artic AT-09. Ця модель випарника потужніша ніж Alaska. Призначений для використання в автомобілях з потужністю від 120 до 160 кінських сил. Також ,як і Аляска має фільтр грубої очистки на вході газу. Вхід газу - під 8 мм трубку. Різьблення – М12х1. Параметри виходу газу і підключення тосола такі ж, як і у попередніх моделях. Гарантія становить 12 місяців з моменту придбання. Варто відзначити, що при виборі даної моделі редуктора, в комплект входитиме перехідник, під трубку 6 мм, а також гайка і бочонок – 6 мм;
Редуктор STAG R02 також зроблений в Польщі, іменитим брендом AC Spolka Akcyjna. Термін гарантійного обслуговування складає 12 місяців з моменту покупки. Підтримує потужність двигуна до 100 кВт (до 137 кінських сил). Підведення 6-ти мм трубки з різьбленням М10х1, а вихід газу - 12 мм. Тосольні штуцера мають зовнішній діаметр 16 мм (2 шт.). Одноступінчата конструкція. Має в комплекті поставки окремий електромагнітний газовий клапан з фільтруючим елементом, який слід змінювати кожні 8-10 тисяч км пробігу на газі.
Балон
Комплект Zenit прийнято вважати повним, він включає в себе один з двох варіантів газових балонів:
Циліндричної форми з об'ємом 50 літрів. Діаметр (висота) такого балона складає 300 мм, а довжина – 795-802 мм. До даного балону в комплект входить мультиклапан Tomasetto 300-30 класу «А» для циліндричних балонів. До цього балона також пропонуються стрічки для кріплення балона, а також вентиляційна коробка з сапунами;
Тороідальній форми (запасне колесо) з об'ємом 42 літри. Висота даного балона – 200 мм, а діаметр – 600 мм. Має внутрішнє розташування горловини, тому його називають внутрішнім. До такого балона надається мультиклапан Tomasetto 200-30 cl.A з виносним заправним пристроєм для тороідальних балонів.
Трубка магістральна 6 мм і заправна 8 мм
Для зручності, комплект може містити мідну або термопластикову трубки.
Мідна, покрита пластиковим сплетінням. Магістральна з діаметром 6 мм має довжину 6 метрів. Товщина стінок - 0,8 мм. Виробник - Silmet (Польща);
Термопластикова трубка FARO (Італія). Популярний варіант від іменитого бренду. Магістральний 6-ти мм трубопровід має довжину 6 метрів, а заправний 8-ми мм має довжину 2 метра. З цієї трубкою в комплект входять сполучні штуцери, за допомогою яких затискають трубку до редуктора, клапану газу, мультиклапану або ВЗУ. При виборі балона циліндричної форми всі штуцери прямі, а при виборі тороідального балона - прямий + кутовий.
Комплект ГБО Зеніт ПРО має такі характеристики:
Гарантія
12 місяців
Електроніка в комплекті на вибір
Zenit PRO або Zenit PRO OBD
Форсунки в комплекті
Hana одиничні або в планку (колір на вибір), Barracuda в планку або одиничні, Magic FX
