Міні-комплект ГБО 4 покоління Stag-4 QBox Plus (Редуктор на вибір, форсунки Hana, Barracuda, Stag)

Комплект ГБО 4 покоління Stag-4 QBox Plus включає в себе майже весь список обладнання, необхідного для переобладнання на пропан чотирициліндрового бензинового двигуна автомобіля. Діапазон потужностей - до 205 кінських сил. Форсунки в даному комплекті - Hana, Barracuda або STAG на вибір. На даний момент це одні з кращих форсунок на ринку.

Комплектація ГБО 4-го покоління Stag на 4 циліндри:

1. Система вприскування газу Stag-4 QBox Plus (Блок керування газу, датчик тиску і вакууму PS-04, датчик рівня, перемикач газ-бензин Stag LED-400, комплект проводки 4 циліндри, звуковий зумер і т.д.);
2. Редуктор пропан на вибір: Tomasetto Alaska, Artic, Nordic, KME Silver, OMVL, Stag R02;
3. Форсунки газові Hana для окремого монтажу або монтажу в планці (колір і спосіб монтажу на вибір) & Форсунки газові Alex Barracuda 4 циліндри (також на вибір в планку або поодинокі) & STAG W-03 з розподільником;
4. Розподільник для форсунок Hana 4 циліндри або монтажний набір Hana металевий 4 циліндри - 1 шт. (В залежності від вибору типу монтажу);
5. Штуцери в колектор (розпилювачі) - 4 шт.;
6. Датчик температури газового редуктора;
7. Фільтр для тонкої очистки 1 вхід - 1 вихід;
8. Набір для монтажу;
9. Сервісна книга.

Особливості міні-комплекту Стаг Кью-Бокс Плюс:

• Компактний, багатофункціональний блок керування;
• Можливість встановлення практично на будь-який 4-х циліндровий бензиновий двигун;
• Гарантія 60 місяців на блок, 12 місяців на форсунки, газовий редуктор і решту електроніки;
• Широкий асортимент запасних частин, ремонтних комплектуючих і супутніх товарів;
• Обслуговування по всій Україні;
• Безкоштовне програмне забезпечення, інструкції по встановленню, схеми підключення;
• Відмінні показники динаміки і витрати автомобіля при такому встановленні;
• У порівнянні з конкурентами даний комплект ГБО 4 покоління має привабливу вартість;
• Простий монтаж і налагодження системи.

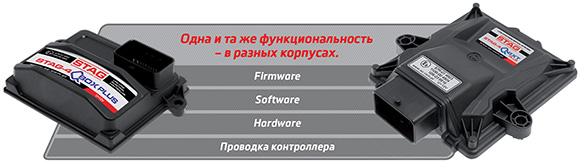

Система вприскування газу STAG QBOX PLUS

Системи сучасного зразка, відрізняються широкою функціональністю, інноваційним дизайном, тривалим терміном гарантії і стійкістю практично до будь-яких умов експлуатації.

Дану електроніку можна встановити практично на будь-який автомобіль з 4-х циліндровим бензиновим двигуном з непрямим вприскуванням.

32-х бітний процесор розроблений спеціально для використання в автомобілях. Відрізняється даний процесор бездоганними характеристиками.

Система обладнана автоматичним скидачем помилок OBD. Він здатний забезпечити автоматичне усунення неполадок OBD навіть без підключення зовнішніх пристроїв.

ISA3 - інноваційне рішення до автоматичної адаптації. Реалізують його на основі фактичного часу вприскування бензину з використанням деяких опцій OBD. Особливості:

• Дуже точний збір карти часу вприскування бензинового палива з урахуванням параметрів температури двигуна;
• Карта служить для корекції, яка не залежить від корекції обертів щодо часу вприскування бензину;
• Можливість перегляду сигналу лямбда зонда з OBD;
• Розпізнає режими замкнутого і розімкнутого ланцюга в реальному часі.

Вбудований емулятор рівня палива (FLE). При використанні даної електроніки вже немає необхідності окремо купувати датчик, який усуває помилку рівня на паливній рампі.

Автоматична адаптація OBD здатна гарантувати впорскування газу, який ідеально підійде до умов експлуатації і навантаження двигуна. На склад суміші тепер впливає не тільки інформація про час вприскування, а також спеціальна модифікація, відповідна поточної корекції бензинового штатного блоку управління.

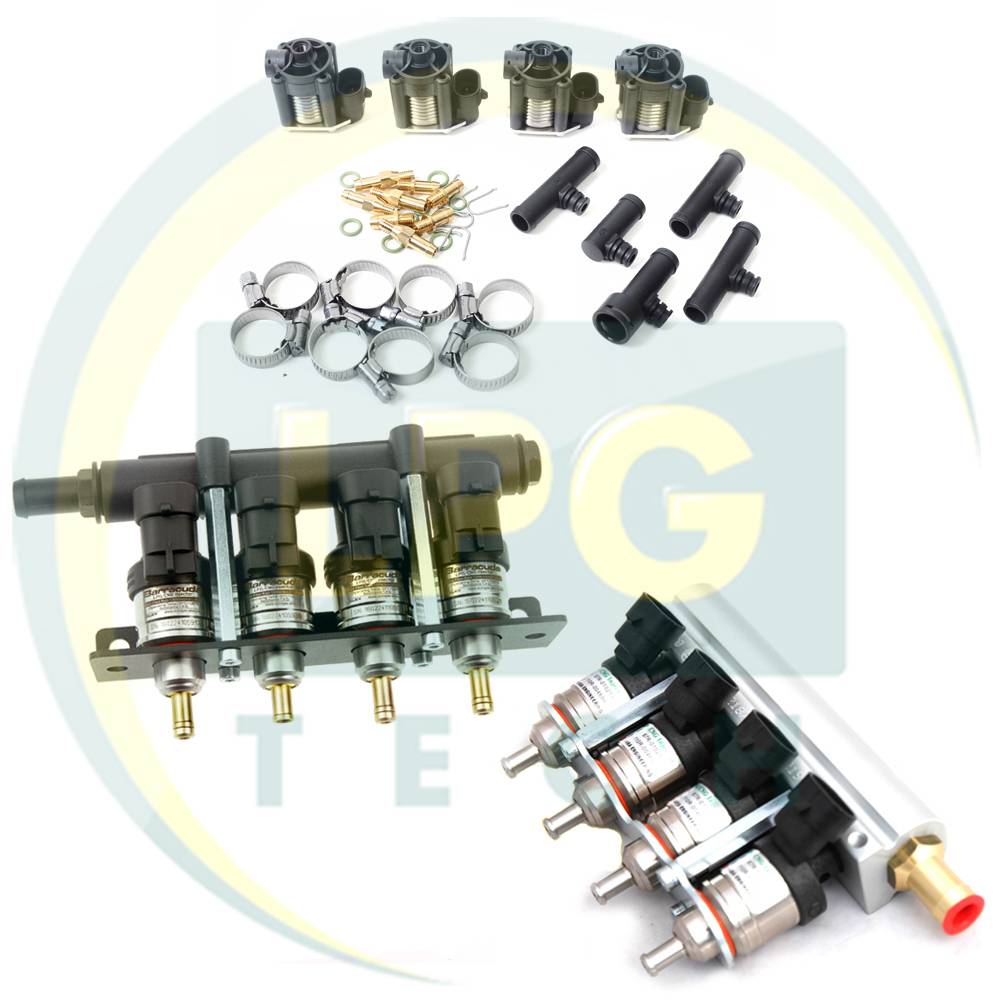

Форсунки газові Hana & Barracuda & STAG W-03

Завдяки даним форсункам, міні-комплект набуває відмінних показників витрати газу і динаміки автомобіля на газовому паливі. Вам на вибір представлені два типи монтажу:

• Окремий монтаж. Його ще називають Single. Форсунки в такому випадку встановлюють окремо один від одного, а з'єднують за допомогою спеціального розподільника. Відрізнити таку форсунки просто - по обидва боки у неї є штуцер для приєднання 5 мм газового шланга. Вхід газу в розподільник - 12 мм;
• Монтаж в єдиній планці. В даному випадку чотири форсунки з'єднують в єдину конструкцію за допомогою спеціального металевого монтажного набору. Вхід газу в рампу - під рукав 12 мм, а вихід газу - під рукав 5 мм.

При встановленні форсунок слід враховувати, що важливим показником є ​​відстань від форсунок до впускного колектору - чим менше відстань, тим ефективніше вприскування газу.

Форсунки Hana діляться на чотири варіанти по потужності (їх ще називають кольори):

1. Чорний - найменші за потужністю форсунки. Потужність від 20 до 30 кінських сил на один циліндр. Пропускна здатність складає 75 літрів в хвилину. Час закриття - 1,2 мс. Час відкриття, при опорі 3 Ом - 2,6 мс, а при опорі 1,9 Ом - 2,0 мс. Діаметр вихідного штуцера 2,1 мм;
2. Червоний - це вже більш потужний варіант. Слугує для автомобілів з потужністю від 26 до 39 кінських сил. Діаметр отвору на виході газу становить 2,4 мм. Пропускна здатність - 90 л / хв. Час відкриття: (3 Ом) - 2,7 мс, (1,9 Ом) - 2,24 мс. Час закриття - 1,2 мс;
3. Зелений – середні по потужності. У ці форсунки не вкручений латунний калібрований штуцер. Для зменшення номінального вихідного отвору необхідно його вкрутити. Пропускна здатність - до 115 літрів в хвилину. Час закриття становить 1,2 мс. Час відкриття при опорі 1,9 Ом - 2,36 мс, а при опорі 3 Ом - 2,8 мс;
4. Сині - найпотужніші в серії Hana H2001. Не мають вкруток і різьблення під калібрувальні штуцери. Пропускна здатність - до 130 літрів в хвилину. Час відкриття і закриття - 2,2 мс і 1,2 мс відповідно.

Колір форсунки вибитий на написи LPG/CNG Injector. Гарантія становить 12 місяців з моменту придбання.

Форсунки Barracuda виробляє польська компанія ALEX SP.Z.O.O. Є аналогом корейських форсунок Hana, володіють також відмінними робочими характеристиками та тривалим терміном служби. Точні, сприяють гарним показникам витрат газу та динаміки авто на газовому паливі.

Ви можете обрати два типи монтажу форсунок в залежності від уподобань:

• Окремий монтаж. При такому встановленні форсунки монтують окремо один від одного. Їх з'єднання проводиться за допомогою розподільника. До нього підводять газ від редуктора за допомогою рукава 12 мм, а далі, за допомогою 5-ти мм шлангу газ подається на форсунки. Так монтаж вважається досить ефективним, адже форсунки встановлюються досить близько до впускного колектору;
• Встановлення в єдиній планці. У такому випадку форсунки монтуються по типу рампи в єдиному наборі з одним підведенням газу діаметром 12 мм. Чотири виходи під 5-ти мм шланг. Такий тип встановлення вважається досить простим та при правильному монтажі досить ефективним.

Термін гарантії - 24 місяці з моменту придбання.

Форсунки STAG W-03 також відносяться до преміум сегменту газових автомобільних форсунок. З моменту появи відразу завоювали довіру вітчизняного споживача за рахунок поєднання прекрасної якості роботи в співвідношенні з демократичною ціною.

• Опір котушок - 1,9 Ом;
• Вхід газу в розподільник - 12 мм;
• Вхід газу в форсунки - 6 мм;
• Швидкість відкриття - 2,0 м.с.;
• Швидкість закриття - 1,0 м.с.;
• Максимальна потужність - 45 к.с. або 33 кВт на один циліндр;

У комплектацію входитиме 4 форсунки одиночного типу монтажу з розподільником і необхідним кріпленням. Виробник - A.C. Spolka Akcyjna (Польща). Термін гарантійного обслуговування складає 12 місяців.

Фільтр парової фази (тонкої очистки газу)

Міні-комплект включає в себе одноразовий фільтр тонкого очищення, який розташований після газового редуктора, до рампи форсунок. Має один вхід і один вихід під рукав, з внутрішнім діаметром 12 мм. Слід зазначити, що в комплект може входити фільтр з булпреновим або паперовим фільтруючим елементом. Періодичність зміни фільтра становить в межах від 8 000 до 10 000 кілометрів.

Датчик температурний в газовий редуктор

Підходить для систем STAG і редукторів, які включені в комплект поставки. Двоконтактний, має опір 2,2 кОм.

Газовий редуктор на вибір

Ви можете обрати один з п'яти доступних варіантів випарників. Це популярні редуктори, які розраховані на різні потужності двигуна, а також від різних виробників. Розглянемо більш докладно параметри редукторів:

У вкладці «Файли» доступні в безкоштовному доступі: програма для налаштування системи, інструкції по встановленню і регулюванню, схема підключення, рекламна продукція та багато іншого.

Міні-комплект QBOX PLUS має такі характеристики:
