Комплект обладнання 4-го покоління для встановлення на автомобіль з традиційним типом вприскування палива, KME Nevo з балоном і іншими монтажними комплектуючими. До складу комплекту входять всі необхідні комплектуючі для встановлення на автомобіль. Відмінна бюджетна електронна система контролю уприскування палива з широким функціоналом і простим налаштуваннями.

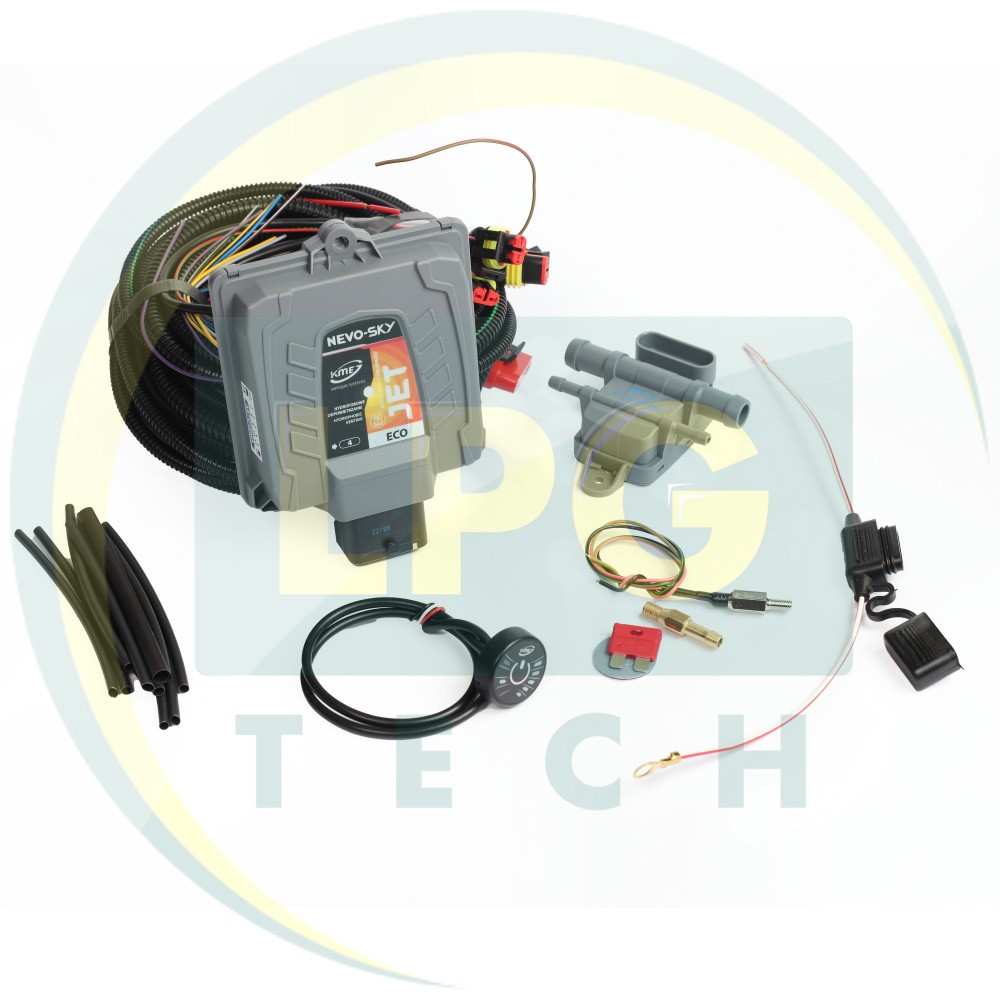

Електроніка
В даний мінікомплект входить також інжекторна система KME Nevo Sky Jet Eco. Дана система є досить практичною та універсальною, адже містить в собі багато корисних функцій, має широкий діапазон корекцій та налаштувань авто при роботі на газовому паливі. Може монтуватися на будь-яке авто розподільного впорскування котре має до 4-х циліндрів включно. Не обладнана вбудованим модулем підключення до OBD.
Має алгоритми впорскування для наступних автомобілів: Turbo, Valvetronic та HEMI. Така система насправді проста у налаштуванні, а програмне забезпечення на неї є у вільному доступі. Містить корекції в залежності від температури, корекції стосовно обертів двигуна та навантаження на двигун. Є функція довпорскування бензину при необхідності.
Електроніка Nevo Sky Jet Mini OBD має по суті схожий набір функцій, однак відрізняється наступними моментами:
- Блок по габаритах значно менший й містить 2 роз’єми;
- В дану систему вбудований модуль OBD, котрий дозволяє під ’єднатись до бортового комп’ютера автомобіля;
- Інжекторна система Nevo Sky Jet Mini OBD 4 циліндри має більш розширений функціонал що дозволяє точніше налаштувати всю систему;

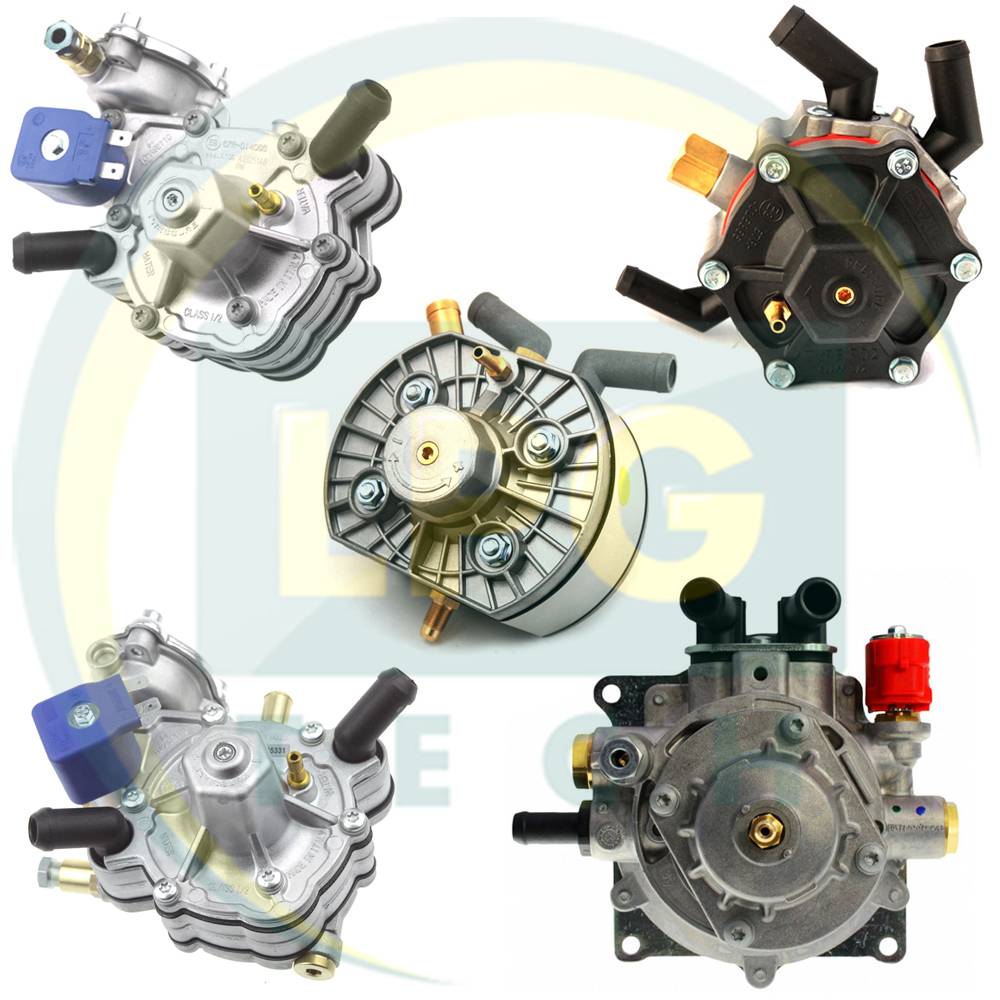

Редуктори в комплекті
У комплекті обладнання доступні редуктора для систем 4-го покоління на вибір. Всі представлені редуктори є одними з найпопулярніших на ринку ГБО. Редуктори Alaska, Artic, Nordic і Tomasetto Nordic XP мають інтегрований фільтр і електромагнітний клапан. У редукторах Silver і R-02 електромагнітний клапан з фільтром є окремим вузлом.
|
Модель
|
KME Silver
|
Stag R-02
|
AT-09 Alaska
|
AT-09 Artic
|
Tomasetto Nordic XP
|
Tomasetto Nordic
|
|
Виробник
|
KME S.P.Z.o.o.
|
AC S.A.
|
Tomasetto
|
Tomasetto
|
Tomasetto
|
Tomasetto
|
|
Країна виробник
|
Польща
|
Польща
|
Італія
|
Італія
|
Італія
|
Італія
|
|
Підключення підігріву
|
16 мм
|
16 мм
|
16 мм
|
16 мм
|
16 мм
|
16 мм
|
|
Гарантія
|
1 рік
|
1 рік
|
1 рік
|
1 рік
|
1 рік
|
1 рік
|
|
Потужність (к.с.)
|
205-219
|
До 136
|
До 123
|
До 160
|
До 245
|
До 170
|
|
Потужність (кВт)
|
150-160
|
До 100
|
До 95
|
До 117
|
До 179
|
До 125
|
|
Вхід газу
|
6 мм (М10х1)
|
6 мм (М10х1)
|
6 мм (М10х1)
|
8 мм (М12х1)
|
8 мм (М12х1)
|
6 мм (М10х1)
|
|
Вихід газу
|
12 мм
|
12 мм
|
12 мм
|
12 мм
|
12 мм
|
12 мм
|
|
Наявність фільтра
|
Є
|
Є
|
Є
|
Є
|
Є
|
Є
|
Форсунки в комплекті
До вибору доступні форсунки Barracuda польського виробництва або Hana Південно-Корейського виробництва. Також до вибору доступний тип форсунок: для монтажу в рампу і для одиничного монтажу.
- Монтажу в рампу. Чотири форсунки монтують в монтажний набір, виходить одна цілісна конструкція. Вхід газу в рампу виконаний під рукав 12 мм, а вихід газу з форсунок під рукав 5 мм. Такий спосіб зручний у тому випадку, коли під капотом автомобіля досить вільного місця;
- Монтаж одиничний. Форсунки встановлюють поштучно біля впускного колектора, а подача газу виконується за допомогою розподільника. Вхід газу в розподільник під рукав 12 мм, вихід газу з розподільника виконаний під рукав 5 мм. Штуцери виходу газу з'єднують з вхідними штуцерами форсунок за допомогою рукава 5 мм. Такий монтаж є зручним на автомобілях, де мало місця в підкапотному просторі.
Форсунки Hana діляться по потужності на:
- Чорні. Потужність однієї форсунки від 20 до 30 кінських сил.
- Червоні. Потужність однієї форсунки від 26 до 39 кінських сил.
- Зелені. Потужність однієї форсунки від 33 до 50 кінських сил.
- Сині. Потужність однієї форсунки від 40 до 60 кінських сил.
Слід зазначити, що форсунки чорні, червоні і зелені абсолютно однакові, вся різниця тільки в штуцері виходу газу з форсунки. Помінявши штуцер можна змінити потужність форсунки. Форсунки синього кольору не мають можливості зміни потужності, оскільки у них немає різьблення під вихідний штуцер.
Форсунки Barracuda - це практично аналогічні форсунок Hana. Форсунки не діляться за кольорами і мають штуцер виходу газу, яким можна регулювати потужність. Опір електричної котушки становить 1.9 Ом, максимальна пропускна здатність до 115 Нл/хв.
Гарантія на форсунки 1 рік з моменту придбання.

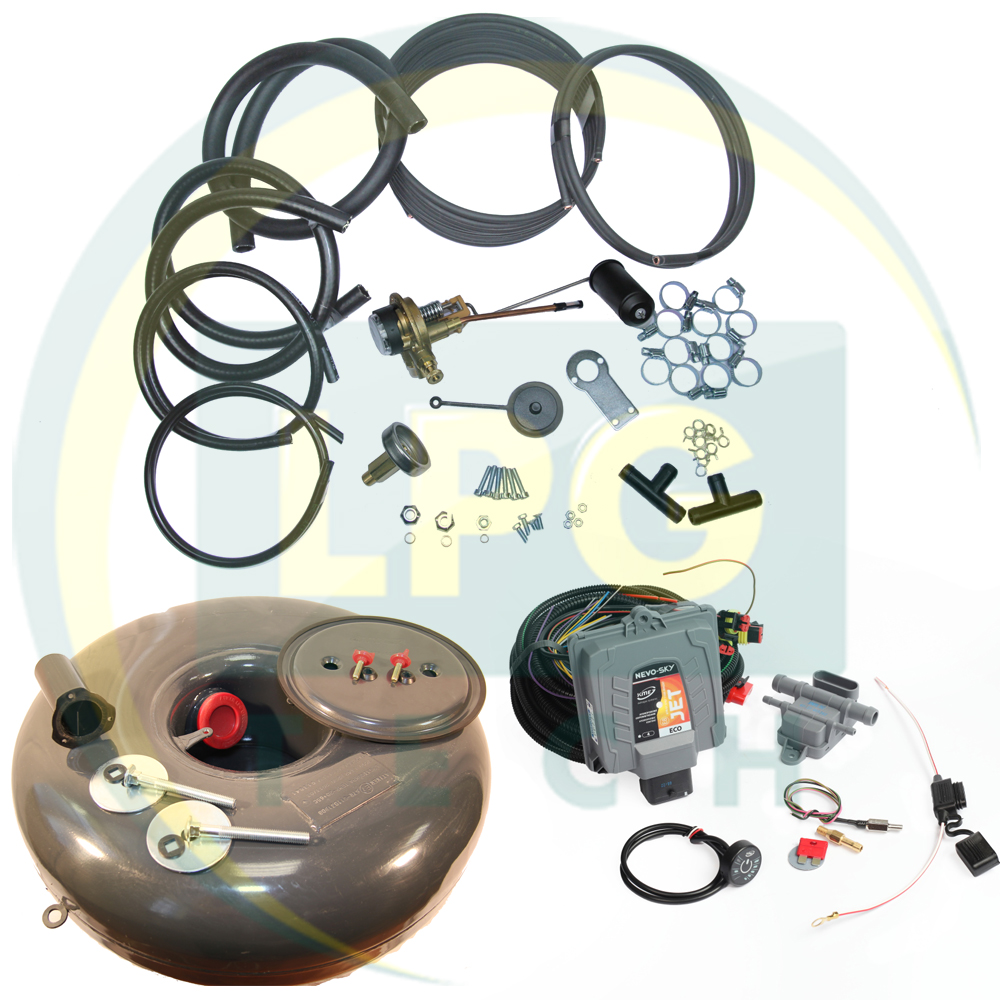

Складові комплекту обладнання
- Редуктор з можливістю вибору: KME Silver, Stag R-02, Tomasetto Alaska, Tomasetto Nordic XP, Tomasetto Nordic або Tomasetto Artic;
- Форсунки з можливістю вибору: Baraccuda або Hana (в планці або поодинокі);
- Штуцер розпилювач у впускний колектор - 4 шт.;
- Система контролю уприскування KME Nevo (Датчик тиску/розрідження і температури газу, перемикач, блок управління, електропроводка і набір монтажу для електроніки);

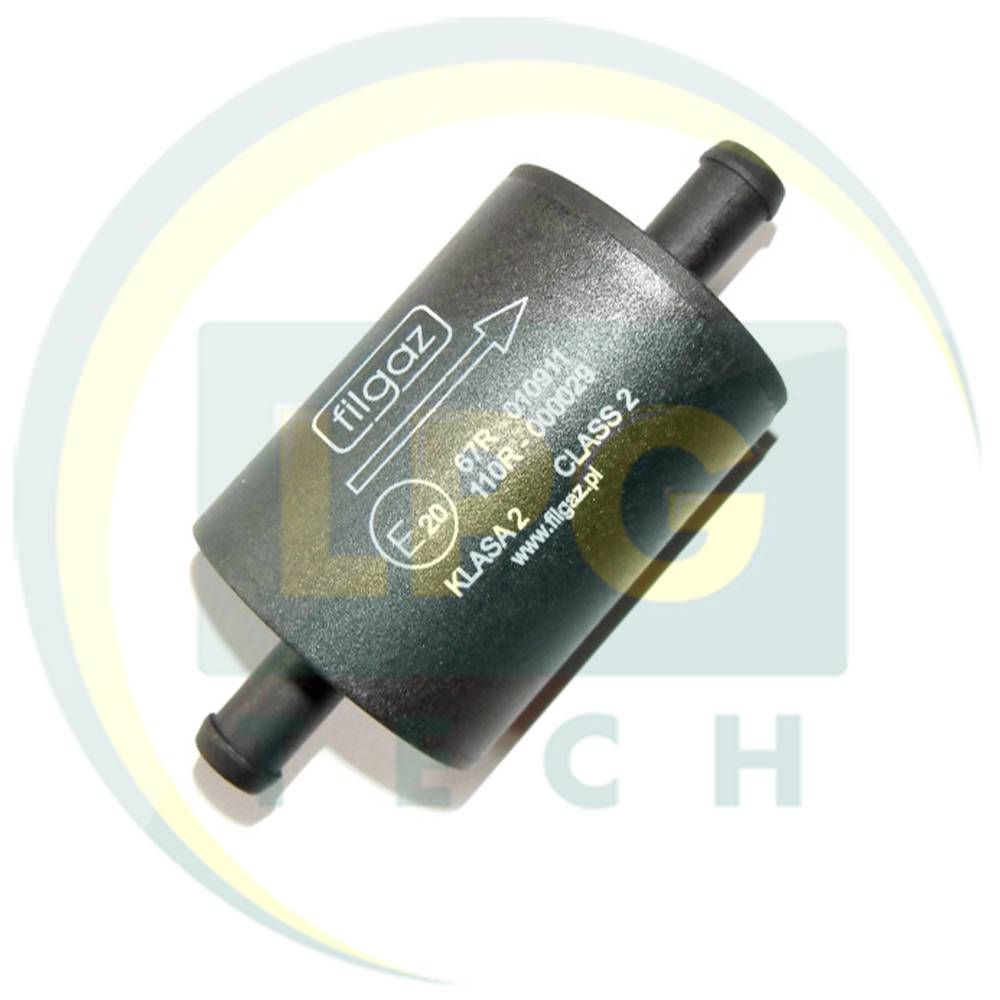

- Фільтр очищення парової фракції Filgaz (пластик) 1 вхід 1 вихід під рукав 12 мм;
- Трійники із пластику для підключення обігріву редуктора;
- Розподільник або монтажний набір на 4 циліндри;
- Трубка видаткова D6 - 6 метрів (на вибір термопластикова або мідна);
- Трубка для заправки D8 - 2 метри (на вибір термопластикова або мідна);
- Балон для зберігання газу на вибір: тороїдальний (200х600мм) на 42 літра або циліндричний балон (300х795-802 мм) на 50 літрів;
- Штуцери для термопластикової трубки (при виборі термопластикових трубок);
- Мультклапан класу А від виробника Tomasetto з ВЗП (при виборі циліндричного балона 300-30, при виборі тороїдального 200-30);
- Стрічки кріплення і кріплення (при виборі циліндричного балона);
- Вентиляційна коробка (при виборі циліндричного балона);
- Датчик рівня газу;
- Датчик температури редуктора;
- Рукав підключення підігріву 16 мм - 1 метр;
- Рукав газовий 12 мм - 1 метр;
- Рукав газовий 5 мм - 1 метр;
- Рукав підключення вакууму - 1 метр;
- Хомут пружинний 8 мм - 8 шт.;
- Хомут черв'ячний 12-20 мм - 6 шт.;
- Хомут черв'ячний 16-25 - 8шт.;
Газовий балон у комплекті
На вибір 2 види балонів:
- Циліндричний балон, об'ємом 50 літрів. Діаметр (висота) балона становить 300 мм, а довжина - 795-802 мм. При виборі даного балона в комплекті до нього буде: дві стрічки кріплення, вентиляційна коробка Tomasetto, мультиклапан з ВЗУ Tomasetto 300-30 класу А;
- Балон тороїдальної форми для встановлення всередині автомобіля і обсягом 42 літра. Форма балона як «запасне колесо» з розмірами 200х600 мм. Разом з балоном в комплекті буде мультиклапан Tomasetto 200х30 класу А і виносний заправний пристрій на кронштейні.
Трубки і шланги в комплекті
У комплекті з устаткуванням йдуть трубки і шланги для встановлення обладнання. Для з'єднання мультиклапана і редуктора (клапана газу) в комплекті йде трубка 6 мм - 6 метрів з темопластика або міді (на вибір). Для з'єднання заправного пристрою з мультклапаном в комплекті є трубка 8 мм - 2 метра також з міді або термопластика (на вибір). При виборі трубки з термопластика в комплекті буду штуцери для термопластикової трубки.
Також крім трубок в комплекті є рукава, за допомогою яких здійснюється з'єднання вузлів устаткування. Рукав для під'єднання обігріву редуктора 16мм в комплекті має довжину 1 метр, рукав 12 мм для під'єднання подачі газу від редуктора до датчика тиску і до форсунок (розподільника) має довжину 1 метр. Рукав 5 мм для з'єднання газових форсунок зі штуцерами у впускному колекторі або при виборі одиничних форсунок з'єднання розподільника і форсунок має довжину 1 метр. Рукав підключення розрядження від впускного колектора до датчика розрядження і до редуктора. Довжина такого рукава становить 1 метр.
