Автосканер Сканматик-2 для ГБО

Сканер Сканматик-2 є універсальним приладом, призначеним для діагностики сучасних систем керування автомобілів і штатних електронних блоків керування (ЕБК). Використовують при проведенні ремонтних робіт і діагностики автомобілів. Рекомендується до придбання спеціалізованими станціями техобслуговування, однак буде корисний і рядовим автовласникам. Для встановлення зв'язку та обміну інформацією підійде комп'ютер, ноутбук, планшетний ПК або смартфон. Виробник пристрою - ТОВ «Автомобільні технології» (Російська Федерація).

Сканер підійде для діагностики автомобілів японського, європейського, американського виробництва, працює з усіма протоколами і шинами стандарту EOBD & OBD ll. А саме:

• 1 х J1850 VPW;
• 1 x J1850 PWM;
• 13 x ISO-9141 / ISO-14230 (KLINE);
• 1 x Medium Speed ​​CAN (GMLAN);
• 1 x High Speed ​​CAN (ISO-15765);
• 1 x Single Wire CAN (GMLAN).

*Базова комплектація оснащена інтерфейсом для підключення до автомобілів, які мають стандартний діагностичний роз'єм SAE J1962.

Комплект поставки включає в себе:

1. Адаптер Scanmatik-2;
2. Кабель USB на комп'ютер;
3. Кабель головний (1,5 метри);
4. Кабель для живлення від прикурювача;
5. Перехідник OBD ll - 16;
6. Диск з програмним забезпеченням та інструкціями.

*Це склад базового комплекту. Також виробником додатково поставляються: Перехідник ВАЗ-12 (для автомобілів Daewoo, ВАЗ), перехідник ГАЗ-12 (для автомобілів ГАЗ, Sens), перехідник ГАЗ-АБС (на 3-х контактні роз'єми Bosch 5.3 автомобілів ГАЗ), адаптер USB-Bluetooth .

Автосканер SM-2 має такі переваги:

• Захист від короткого замикання сигнальних ліній на «+» або «масу», захист від переплюсовки і перенапруги;
• Для автомобілів із напругою мережі 24 Вольт;
• Індикація наявності напруги від бортової мережі;
• Роздільні входи живлення від АКБ (прикурювача) і діагностичної колодки сприяють запобіганню короткого замикання;
• Роботи із дротовими і бездротовими з'єднаннями: USB і Bluetooth;
• Високий показник швидкості з'єднань завдяки відсутності зайвих з'єднань (без емуляції COM-портів);
• Простий і зручний інтерфейс конфігураційної програми;
• Невисокі вимоги до комп'ютера і операційної системи. Для коректної роботи підійде Windows 2000/XP/Vista/7/8/10, PocketPC2003/Windows Mobile 2003 і новіше (до 6.5), Android 2.1 і більш новіші. Показник тактової частоти процесора - 200 МГц. Оперативна пам'ять - від 32 Мб. Кількість вільного місця на жорсткому диску - до 90 Мб.

Адаптер SM-2

Необхідний для з'єднання діагностичної шини автомобіля і комп'ютера, виконання необхідних перетворень і комутації сигналів. Для підключення до ПК тут розташований роз'єм USB (тип А), а для підключення до автомобіля - роз'єм DB25. Антена для Bluetooth вбудована всередині приладу і необхідна для з'єднання з комп'ютером по бездротовому каналу. Світлодіодна лампа служить для індикації наявності напруги (напруга менше 7 В-менш - червоний, більше 7 В - зелений) і відображення процесу обміну даних (світлодіод блимає).

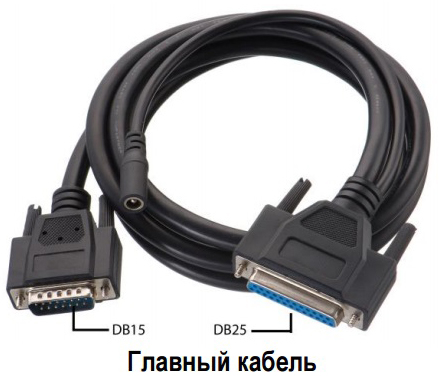

Кабель головний

 Його підключають до адаптера з одного боку (за допомогою роз'єму DB25). З іншого боку розташований роз'єм B15, до якого підключають один із перехідників для діагностичної колодки авто. Також в проводці тут розташований роз'єм для підключення живлення від прикурювача.

USB кабель

 З боку підключення до адаптера SCANMATIK-2 роз'єм стандартного типу А-В. Другий порт USB служить для підключення до комп'ютера.

Кабель живлення

Він необхідний для здійснення живлення адаптера від автомобільної бортової мережі в ситуаціях, коли в діагностичному роз'ємі OBD ll живлення не передбачено. Підключають до гнізда на головному кабелі і прикурювача автомобіля.

Перехідник OBD ll – 16

 Даний перехідник використовують для автотранспортних засобів з діагностичною колодкою стандарту SAE J1962. Це автомобілі: виробництва США з 1996 року, виробництва Європи з 2001 року і російські автомобілі з 2008 року випуску. У деяких випадках використовується на деякі авто з 1996 року випуску без OBD-ll.

Застосовують для таких марок автомобілів

Автосканер Сканматик 2 основні характеристики:
