Міні-комплект STAG-300 QMAX BASIC 6 циліндрів (Редуктор на вибір, форсунки Valtek/OMVL)

Комплектація:

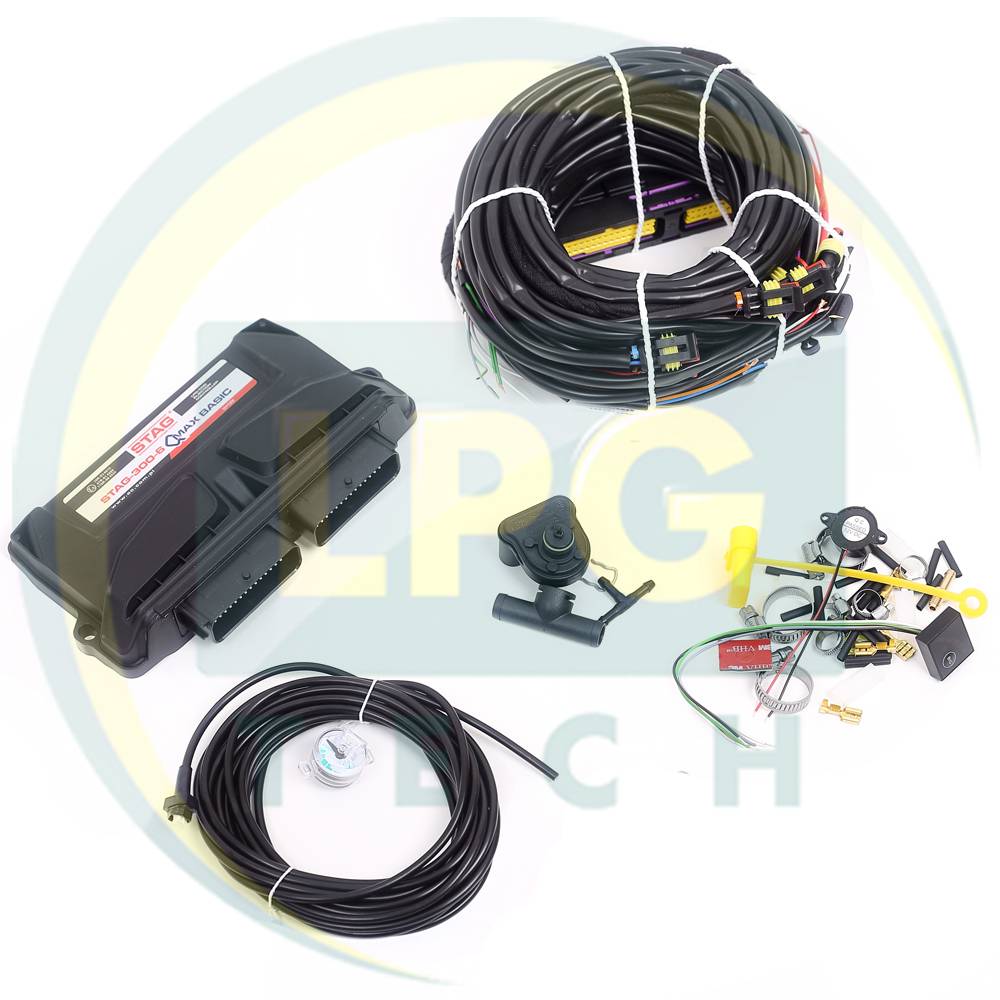

1. Електроніка STAG-300-6 QMAX BASIC 6 циліндрів. Сюди входить: Контролер вприскування газу, комбінований мап-датчик PS-04 з підтримкою вимірювання тиску, розрідження і температуру газу, датчик рівня WPGH1, перемикач Stag LED-300 з індикацією, проводка 6 канальна з роз'ємами на газові і бензинові форсунки, звуковий зумер, схема підключення, сервісна книга, монтажні комплектуючі (хомути, клеми і т.д.);
2. Форсунки газові 6 циліндрів (2 рампи по 3 циліндри) на вибір: Valtek тип 30 3 Ом, 2 Ом або Valtek тип 32 (OMVL REG);
3. Комплектуючі для монтажу форсунок;
4. Штуцери калібрувальні для форсунок - 6 шт.;
5. Штуцери-розпилювачі в колектор - 6 шт.;
6. Фільтр парової фази (бочонок) - 1 вхід - 2 виходи (при виборі редуктора KME Gold 2 входи - 2 виходи);
7. Один з газових редукторів в комплекті на вибір: KME Silver, KME Gold, Tomasetto Artic, Tomasetto AT 13 XP, Valtek Palladio, STAG R01, Tomasetto Nordic/Nordic XP, Magic Power, Romano 290 kW;
8. Монтажні комплектуючі до редуктора (в залежності від вибору редуктора): гайки, ніпеля для трубки, кронштейн кріплення, болти, шайби, гайки;
9. Температурний датчик в редуктор з опором 2,2 кОм.

Міні-комплект STAG QMAX поєднує в собі високу якість, функціональність, тривалий термін служби і невисоку вартість. Включає в себе основні підкапотні вузли, без шлангів, трубок, тосольних трійників, балона, мультиклапана, виносного заправного і т.д. Сфера застосування охоплює системи 4-го покоління на пропан-бутані.

Варто відзначити такі особливості:

• Вибір форсунок і редуктора серед широкого переліку дозволить підібрати комплект ГБО максимально точно на конкретний автомобіль;
• Гарантія на контролер 5 років, на інші електронні вузли, редуктор і форсунки - по 1 року;
• Доступні безкоштовно інструкції, схеми підключення та програми;
• Прекрасне співвідношення ціни і функціоналу;
• Досить простий монтаж і просте налаштування дозволить обслуговувати систему практично по всій території України;
• Вибір запасних частин, комплектуючих і супутніх товарів.

Система вприскування (електроніка)

Одна з останніх розробок польської компанії AC Spolka Akcyjna. Відноситься до так званої Q-генерації, яка базується на підставі процесора 32 Біт. Термін гарантії на датчик тиску, перемикач і датчик рівня становить 12 місяців, а на контролер - 60 місяців.

Комплектуючі:

• Оснащується проводкою з 6 роз'ємами універсального типу (без фішок) на бензинові форсунки і роз'ємами Valtek на газові форсунки. У проводці є роз'єм для підключення діагностичного інтерфейсу;
• Датчик PS-04 нового зразку є комбінованим. Підтримується вимір температури газу, тиску і розрідження;
• Сенсорний датчик WPGH1, що працює на ефекті Холла;
• Перемикач виду палива Stag LED-300 із шкалою індикації і окремим вузлом - звуковим зумером.

У новий блок керування додана функція скидання помилок і передбачена можливість взаємозамінності з блоками ISA2 (старішого зразку).

   - систему вприскування ви можете налаштувати за допомогою мобільних конфігураційних програм: Gas Computer, Stag Mobile (операційна система Android);

 - автоадаптація ISA3 нового зразку;

  - характерний для покоління «Q» процесор 32 Біт. Володіє високими робочими характеристиками, тривалим терміном служби і надійністю.

Редуктор газовий на вибір

1. Magic-3 Power. Найпотужніший редуктор з представлених, передбачений під двигуни - до 411 кінських сил. Компактні розміри. Підведення газу - штуцер із внутрішнім різьбленням - М12х1. Виведення газу і підведення тосола - 12 мм і 16 мм відповідно. Гарантія - 1 рік. Випускається італійською компанією Zavoli SRL;
2. Romano RRIS/02. Це випаровувач від відомого італійського бренду Romano S.P.A. Термін гарантійного обслуговування - 12 місяців. Володіє електромагнітним клапаном з фільтром грубого очищення в комплекті. Потужність - до 400 кінських сил (до 290 кВт). Вхід газу - внутрішнє різьблення - М12х1, під трубку діаметром 8 мм. Газове виведення і підключення тосола - під рукава із внутрішнім діаметром - 12 мм і 16 мм;
3. KME Gold в комплекті з електромагнітним клапаном і фільтром. Підтримує двигуни з потужністю - від 180 до 240 кіловат (246-329 кінських сил). Вхід газу - М12х1, для трубки 8 мм. Вихід газовий - 2 шт., із зовнішнім діаметром - 12 мм. Підключення охолоджуючої рідини - 2 штуцери D16 mm. Виробник - польський бренд KME SP.Z.o.o. Гарантійний термін - 12 місяців;
4. Valtek Palladio з електромагнітним клапаном Valtek і фільтром грубого очищення. Газовий вхід і вихід - D8 mm M14x1 і 12 мм. Підведення тосола - 16 мм. Потужність редуктора - до 310 кінських сил (до 226 kW). Виробник - Valtek S.p.a. (Італія). Термін гарантійного обслуговування - 1 рік;
5. AT 13 XP. Це редуктор, який розрахований на потужність до 375 кінських сил (до 275 кВт). Вхід газу передбачений під трубку 8 мм зі штуцером М12х1. Вихід газу - 12 мм (2 шт.). Тосольні штуцери передбачені під рукав з внутрішнім діаметром 16 мм. Виробник - Tomasetto Achille SPA (Італія). Гарантія на редуктор становить 1 рік;
6. STAG R01. Надійний випарник від іменитого польського заводу AC Spolka Akcyjna. Підтримує потужність автомобіля - до 250 кінських сил (до 182 кВт). У комплект поставки буде входити газовий клапан з фільтром грубого очищення Valtek. Вихід газу - 12 мм, тосольні штуцери - 2 шт. D16 mm. Вхід газу - М12х1 під трубку 8 мм. Гарантія - 1 рік;
7. STAG R01 до 150 кінських сил. Випускається компанією AC Spolka Akcyjna в Польщі. Термін гарантії - 12 місяців. Вхід газу розрахований під шестимілліметрову магістральну трубку зі штуцером М10х1. Вихід газу і підключення охолоджуючої рідини - 12 мм і 16 мм відповідно;
8. KME Silver. Ще один популярний представник від польського бренду KME SP.Z.O.O. Передбачений під двигуни з потужністю 150-160 kW (206-219 к.с.). Гарантія - 1 рік. У комплектацію входить електроклапан з фільтром. Параметри входу газу, виходу газу і підключення охолоджуючої рідини - M10x1, D12, D16 мм відповідно;
9. Tomasetto Nordic є представником випарників серії АТ-09 з вбудованим електромагнітним клапаном газу і фільтруючим на вході газу в редуктор. Він передбачений під потужність до 125 кіловат (до 170 кінських сил). Вхід газу - під трубку 6 мм М10х1. Вихід газу і підключення тосолу - 12 мм і 16 мм відповідно. Виробник - Tomasetto Achille SPA (Італія). Гарантія складає 1 рік.
10. Tomasetto Nordic XP розроблений вже для більш потужних двигунів. Робочий показник - до 245 кінських сил або ж до 180 кіловат. Також відрізняється підведення газу. Воно передбачене під трубку 8 мм з різьбленням М12х1. Інші показники аналогічні з моделлю Nordic.
11. Tomasetto Artic з інтегрованим фільтром грубого очищення і котушкою на вході. Вхід газу - М12х1, під трубку 8 мм. Вихід газу - під рукав з внутрішнім діаметром - 12 мм. Вхід і вихід охолоджуючої рідини - під рукав з внутрішнім діаметром - 16 мм. Виробник пристрою - Tomasetto Achille (Італія). Термін гарантійного обслуговування - 1 рік.

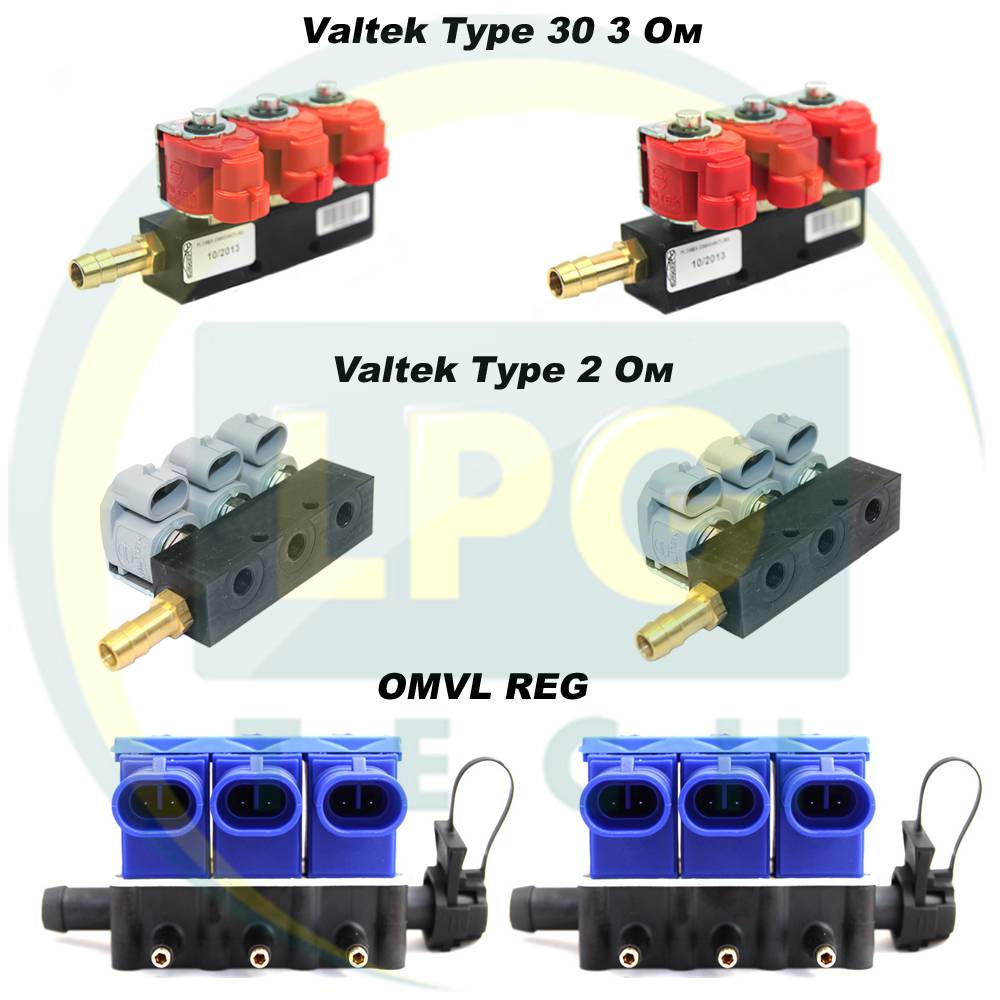

Форсунки газові Valtek

Комплект поставки передбачає дві рампи по три циліндри, що і необхідно для автомобіля з 6 циліндрами. Всі представлені форсунки займають досить бюджетну нішу у своєму сегменті, однак, довели свою надійність вже протягом багатьох років. Серед них:

1. Valtek Type 32 (OMVL REG). Це форсунки штокового типу, з опором - 3 Ом, однак, мають досить високий показник скорострільності - спрацьовування - 2,8 мс. У комплектацію входять: калібрувальні штуцери і розпилювачі;
2. Valtek Type 30, з опором котушок - 3 Ом. Також, мають штокову конструкцію і досить низьку швидкість. Час спрацювання - 3,3 мс, відкриття - 3,7 мс, закриття 2,8 мс;
3. Valtek Type 30, з опором - 2 Ом. Мають показник швидкості вище ніж модель 3 Ом. Спрацьовування - 3,3 мс, відкриття - 3,3 мс, закриття - 2,8 мс.

Виробник всіх форсунок - Valtek SPA (Італія). Гарантія 1 рік.

Комплект ГБО-4 STAG QMAX BASIC, робочі характеристики:
