Міні-комплект ГБО 4 покоління Zenit BLUE BOX/BLUE BOX OBD 4 циліндри (Редуктор на вибір, форсунки Hana, Barracuda, Magic FX)

Міні-комплект ГБО 4-го покоління Zenit Blue Box/Zenit Blue Box OBD - це продукт від компанії AG Cenrum з Польщі. Застосовується даний набір для переобладнання на газ автомобілів з інжекторними двигунами на 4 циліндри. У комплект поставки не входить: балон, заправний пристрій, мультиклапан, магістраль заправна і видаткова, рукава газові і для обігріву. Підкапотна частина, частіше потрібно для переходу з 2-го покоління ГБО на 4-е. Гарантія на контролер 36 місяців, на іншу електроніку, редуктор і форсунки по 12 місяців від моменту придбання.

Переваги:

• Малий відсоток браку;
• Простий монтаж, налагодження та регулювання;
• Хороші робочі показники автомобіля при роботі на газі;
• Наявність запасних частин;
• Доступна ціна на обладнання;
• Широкий спектр застосування.

Комплектація підкапотної частини Zenit Blue Box:

1. Газовий редуктор (з можливістю вибору): KME Silver, Tomasetto Artic, Tomasetto Nordic, OMVL CPR, STAG R-02 або Tomasetto Alaska;
2. Фільтр летючої фази 1 вхід - 1 вихід (12 мм);
3. Вимірювальний датчик температури редуктора;
4. Котроллер управління Zenit Blue Box або Zenit Blue Box OBD;
5. Датчик тиску, вакууму і температури газу;
6. Газові форсунки: Hana, Barracuda (на вибір також в планку або поодинокі) або Magic FX;
7. Штуцер для подачі газу в колектор - 4 шт.;
8. Датчик вимірювальний рівня газу в балоні;
9. Перемикач з індикацією і звуковим зумером;
10. Розподільник або монтажний набір на 4 циліндри;
11. Електропроводка з коннекторами підключень, роз'ємами для монтажу і з'єднання використовуваних компонентів;

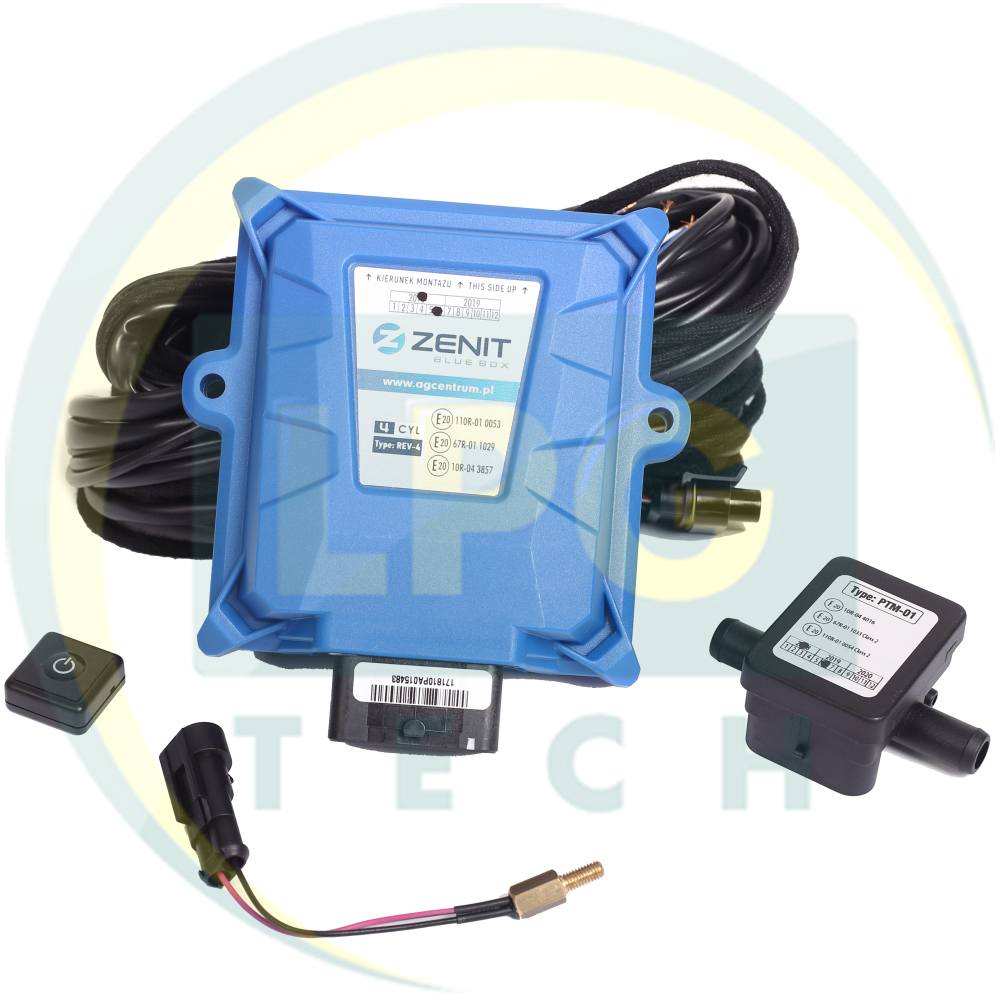

Електроніка в комплекті Zenit Blue Box/Zenit Blue Box OBD

Для вибору доступні 2 електроніки - Blue Box або Blue Box OBD. Відмінністю між електроніками є наявність OBD модуля в контролері Blue Box OBD. За допомогою даного модуля з'являється можливість підключення контролера до бортової системи автомобіля для забезпечення автоматичної адаптації на основі зібраних параметрів бортової системи.

Контролери виконані в компактних корпусах з якісного пластику, мають високу ступінь захисту від перешкод, вологи і пилу, це сприяє довгостроковому використанню системи. Системи прості у встановленні та налаштуванні. Котролер не вимагає спеціальних ключів активації та всі необхідні матеріали знаходяться у вільному доступі. У рубриці «Файли» ви можете скачати ПЗ, схему монтажу, докладну інструкцію з налаштування системи. Система має широкі аспекти налаштувань, вибору застосовуваних комплектуючих і різних допоміжних функцій для забезпечення бездоганної роботи.

Газовий редуктор в мінікомплекті

У даній підкапотній частині ви можете вибрати будь-який з наступних редукторів:

1. KME Silver - найпотужніший з доступних редукторів. Працює з автомобілями, потужність яких досягає 218 л.с. Має велику популярність серед установників і клієнтів. Виробництво Польщі, має окремий клапан газу (з фільтром очищення рідкої фази). Підведення газу виконане під трубку 6 мм, для виведення газу необхідний рукав 12 мм, а щоб забезпечити обігрів редуктора необхідний рукав 16 мм;
2. Tomasetto Alaska - один з найпоширеніших редукторів, дуже прості в експлуатації і обслуговуванні. Мають вбудований клапан газу з фільтром очищення рідкої фази. Підведення газу під трубку 6 мм, для виведення газу необхідний рукав 12 мм. Максимальна потужність, яку забезпечує редуктор, становить 123 к.с. Для забезпечення обігріву редуктора застосовується рукав з внутрішнім діаметром 16 мм;
3. Stag R-02 - це редуктор польського виробництва, має хороші показники в роботі. Працює з потужністю автомобілів до 136 к.с. Для забезпечення обігріву редуктора знадобиться рукав 16 мм. Підведення газу під трубку 6 мм, для виходу газу необхідний рукав 12 мм. Клапан газу є окремим вузлом, який обладнаний фільтром грубого очищення;
4. OMVL CPR - це надійний редуктор, який забезпечує роботу автомобілів на газі з потужністю до 190 к.с. Підведення газу під трубку 6 мм, висновок газу виконаний у вигляді штуцера під рукав 12 мм. Для забезпечення обігріву необхідний рукав 16 мм;
5. Tomasetto Artic - це редуктор італійського виробництва, забезпечує роботу автомобілів з потужністю до 160 к.с. Простий в обслуговуванні, надійний в роботі. Вхід газу - під трубку 8 мм, обігрів редуктора під рукав 16 мм, а для виходу газу необхідний рукав газовий 12 мм;

• Tomasetto Nordic. Підключення обігріву редуктора і виходу газу становлять 16 мм і 12 мм. Для входу газу необхідна шестимілліметрова трубка (внутрішнє різьблення М10х1). Потужність - до 125 kW (до 170 кінських сил).

Гарантія на редуктора 12 місяців від моменту придбання.

Газові форсунки

У момент придбання мінікомплекту ви можете вибрати газові форсунки: Hana Barracuda або Magic FX.

Форсунки Hana є одними з найбільш популярних форсунок серед клієнтів. Мають хороші показники і хороший ресурс. Виробляються в Південній Кореї.

За способом монтажу поділяються на 2 типи:

• Одиничний монтаж - форсунки встановлюються окремо один від одного і з'єднуються газовим рукавом з розподільником;
• Встановлення в монтажну планку - форсунки встановлюються в планку, утворюють єдину конструкцію, дана планка є і розподільником.

За потужністю форсунки розділяються за допомогою кольору на наклейці форсунки:

• Чорного кольору - від 20 до 30 к.с. на 1 циліндр;
• Червоного кольору - від 26 до 39 к.с. на 1 циліндр;
• Зеленого кольору - від 33 до 50 к.с. на 1 циліндр;
• Синього кольору від - від 40 до 60 к.с. на 1 циліндр.

Форсунки Barracuda мають практично ідентичну конструкцію з форсунками Hana, виробляються в Польщі на заводі Alex SP Z.O.O., мають хороші робочі характеристики і тривалий ресурс експлуатації.

Електрокатушка має опір 1.9 Ом. Швидкість відкриття - 1.9 м.с., закриття - 1.2 м.с. при тиску 1 Бар. Регулювання потужності виконується зміни перетину каліброваного штуцера на виході газу з форсунки.

Форсунки мають 2 способи встановлення:

• Монтаж в планку - форсунки встановлюються в монтажну планку-розподільник, такий монтаж, утворює єдину конструкцію;
• Одиничний монтаж, кожна форсунка встановлюється окремо один від одного і з'єднуються з розподільником, за допомогою газового рукава.

Форсунки Magic FX стали дуже популярними серед установників, за рахунок своїх скромних розмірів і відмінних показників у роботі.

Доступні тільки для монтажу поодиноко і з'єднаються з розподільником газовим рукавом 5 мм. Виробляються в Чехії на підприємстві HL Propan. Опір котушки всього 1.6 Ом, а при тиску 1 Бар відкриття форсунки становить 1.65 м.с., закриття 0.9 м.с. Максимальна потужність форсунки - до 60 к.с. на 1 циліндр.

На всі представлені форсунки поширюється гарантія 12 місяців з моменту придбання даного мінікомплекта.

Датчик температури газового редуктора

Для вимірювання температури редуктора в комплекті є датчик, який з'єднується з блоком управління для постійного контролю показника нагріву. Опору датчика 4.7 кОм.

Фільтр парової фази

У комплектацію входить фільтр Filgaz - це одноразовий фільтр, який необхідно міняти кожні 8-10 тис км. Фільтр має два штуцери для з'єднання з газовим рукавом 12 мм. Рекомендуємо додатково докупити фільтр з відстійником, який має коефіцієнт фільтрації набагато вище.

Комплект ZENIT BLUEBOX характеристики:
