Комплект ГБО 4 покоління Stag QNext Plus (Редуктор на вибір, форсунки Valtek/OMVL/Tomasetto)

Комплект газобалонного обладнання 4-го покоління Stag 4 Q-Next Plus з балоном - це повний комплект обладнання, яке необхідно при переобладнанні 4-х циліндрового автомобіля на газ. Даний набір обладнання дозволить переобладнати автомобіль на альтернативний вид палива пропан-бутан зі збереженням динамічних характеристик вашого автомобіля і при цьому витрата газу буде в прийнятних рамках. Всі комплектуючі мають хороше поєднання між собою, що сприяє простоті монтажу і сприятливо впливає на працездатність системи тривалий час експлуатації.

Інжекторна система

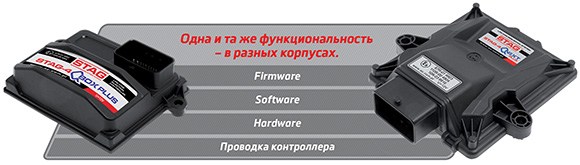

Інжекторна система в комплекті - Stag 4 Q-Next Plus. Вона виготовлена ​​на заводі в Польщі компанією AC S.A. Блок управління - це та складова комплекту, яка відповідає за всі процеси роботи на газі і управлінням вприскування палива.

Система володіє відмінними, стабільними показниками роботи і має дуже широкий асортимент налаштувань і функцій для налаштування практично всіх автомобілів, у яких традиційна система уприскування палива. Весь набір інструментів сприяє точному налаштуванню автомобіля для роботи на газі, допоміжні системи сприяють збереженню динаміки авто та допустимої витрати палива. Корпус блоку управління має компактні розміри і виготовлений з високоякісних матеріалів. Це дозволяє встановити контролер на автомобілі без особливих зусиль.

Програмне забезпечення та налаштування блоку керування не складуть надзусиль, програма інтуїтивно зрозуміла. Для підключення до блоку знадобиться інтерфейс, який можна придбати в нашому магазині. Схеми встановлення, програмне забезпечення та інструкції знаходяться в рубриці «Файли».

Особливості блоку управління:

• Вбудований модуль OBD;
• Покращена система автоадаптаціі нового покоління ISA3;
• Потужний процесор на 32-біта;
• Робота з перемикачами Stag LED-401 і LED-500;
• Розпізнавання і робота з режимами «відкрита петля» і «замкнута петля»;
• Збір еталонної карти на бензині з великою точністю;
• Робота блоку керування з EOBD/OBDII;
• Адаптація через OBD;
• Обслуговування інтерфейсу CAN/K-line відповідно до OBDII/EOBD;
• Добавка бензину і накладення палив;
• Зчитування параметрів автомобіля через OBD, а також є можливість скидання (в тому числі і автоматично) зареєстрованих помилок без необхідності підключення зовнішніх пристроїв;
• Вбудований емулятор рівня бензину FLE;
• Інтегрований емулятор тиску бензину FPE;
• Працездатність блоку зберігається при температурному режимі від -40 до +125 °С.

Гарантійний термін на блок управління 5 років, на інші електронні компоненти 1 рік. Гарантія діє з моменту придбання товару.

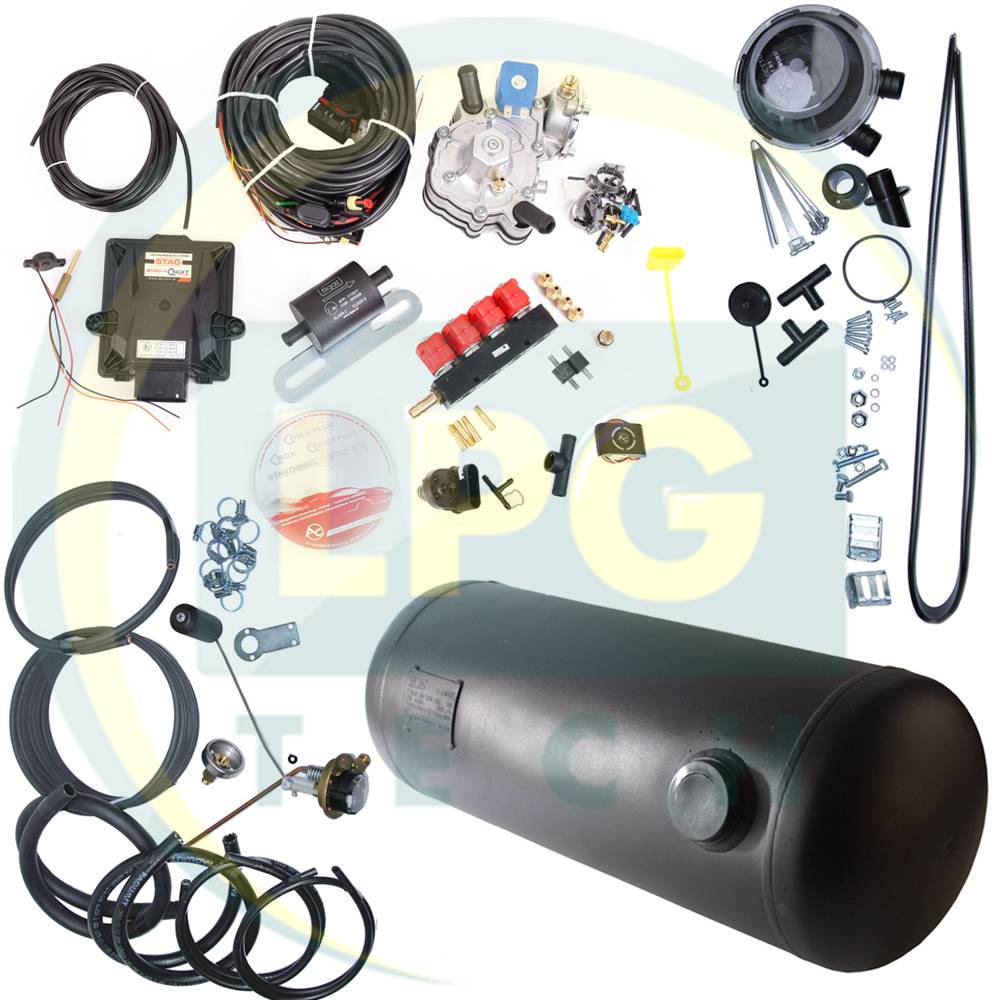

Комплект в себе включає наступні елементи:

1. Система управління STAG 4 Q-Next Plus, в яку входить: датчик PS-04; перемикач виду палива; електронний блок управління на 4 циліндри; електропроводка до блоку управління і монтажний набір до електроніки;
2. Газові форсунки з можливістю вибору: Tomasetto IT-01 Plus, OMVL REG або Valtek Type 30 (2Ом/3Ом);
3. Штуцер розпилювач газу в колектор - 4 шт.;
4. Штуцер калібрування для форсунок - 4 шт.;
5. Датчик температури в редуктор - 1 шт.;
6. Фільтр парової фракції Filgaz (вхід і вихід під рукав 12 мм) - 1 шт.;
7. Балон газовий на вибір: тороїдальний на 42 літри, внутрішній (600х200 мм) або циліндричний на 50 літрів (795-802х300 мм);
8. Редуктор (випарник) на вибір: Stag R-02, Tomasetto AT-09 Artic, Tomasetto AT-09 Nordic, KME Silver, Tomasetto AT-09 Alaska, OMVL CPR;
9. Хомут 16х25 мм - 8 шт.;
10. Хомут 12х20 мм - 6 шт.;
11. Хомут пружинний 8 мм - 8 шт.;
12. Рукав вакуумний 5 мм-1 метр;
13. Рукав обігріву 16 мм - 1 метр;
14. Рукав газовий 5 мм - 1 метр;
15. Рукав газовий 12 мм - 1 метр;
16. Трубка від ВЗП до мультиклапана 8 мм на вибір: термопластик зі штуцерами або мідна - 2 метри;
17. Трубка від мультиклапана до клапана газу (редуктора) 6 мм на вибір: термопластик разом зі штуцерами або мідна - 6 метрів;
18. Стрічки кріплення при виборі циліндричного балона;
19. Коробка вентиляційна Tomasetto при виборі циліндричного балона;
20. Трійники підключення обігріву редуктора (пластик) - 2 шт.;
21. Мультиклапан класу А Tomasetto 200-30 або 300-30 (в залежності від обраного балона).

Газові форсунки на вибір:

• Tomasetto IT-01 Plus - форсунки мають 4 штуцера виходу газу з жиклерами 1.5 мм і опором котушки 2 Ом;
• OMVL REG (Valtek Type 32) - опір котушок 3 Ом;
• Valtek Type 30 - котушки з опором 2 Ом і штуцерами калібрування в комплекті 1.5 мм;
• Valtek Type 30 - котушки з опором 3 Ом і штуцерами калібрування в комплекті 1.5 мм.

На форсунки, які доступні до вибору, з моменту придбання діє гарантія на термін 1 рік.

Редуктори (випаровувачі) в комплекті:

• Stag R-02 - газовий редуктор, який може обслужити потужність автомобіля до 136 к.с. З редуктором в комплекті: клапан газу з фільтром рідкої фази, датчик температури і монтажний набір. Вхід газу в редуктор під трубку D6, вихід газу під рукав 12 мм, а обігрів редуктора під рукав 16 мм;
• Tomasetto Alaska - редуктор з інтегрованим клапаном газу і фільтром грубого очищення в корпус редуктора. Робоча потужність до 123 к.с. Підведення газу в редуктор під трубку 6 мм, штуцери тосола під рукав 16 мм, а вихідний штуцер газу під рукав 12 мм;
• KME Silver – вироблений в Польщі, з представлених редукторів є найпродуктивнішим. Також обслуговує потужність автомобіля 150-160 кВт. Вхід і вихід газу, як і у конкурентів, під трубку 6 мм і рукав 12 мм відповідно. Обігрів редуктора підключається за допомогою рукавів 16 мм;
• Tomasetto Artic - працює з потужностями автомобіля до 160 к.с., підключення подачі газу виконано під трубку 8 мм. Вхід і вихід камери обігріву редуктора виконані у вигляді штуцерів із пластику під рукав 16 мм. Вихід газу з редуктора виконаний під рукав 12 міліметрів;
• Tomasetto Nordic - почав випускатися компанією Tomasetto Achille S.P.A. в 2018 році. Підтримує діапазон потужності двигуна до 170 кінських сил або ж до 125 кіловат. Як і інші редуктора серії АТ-09 він має інтегрований фільтр і електромагнітний газовий клапан. Підключення підігріву передбачено під рукав 16 мм, а вихід газу - під рукав 12 мм. Вакуумний штуцер - 5 мм. Вхід газу в випарник передбачений під трубку 6 мм з різьбою М10х1. Варто відзначити, що підійде мідна трубка і термопластикова зі штуцерами;
• OMVL CPR - редуктор виготовлений в Італії, має компактну форму, вбудований електромагнітний клапан з фільтром очищення рідкої фази. Працює з потужностями автомобілів до 190 кінських сил. Підключення подачі газу під 6 мм з різьбою М10х1, а вивідний штуцер під рукав 12 мм. Пластикові штуцери під 16-ти міліметровий рукав сприяють підключенню обігріву редуктора.

На все редуктори, які представлені до вибору, діє гарантія 12 місяців з моменту придбання.

Рукава (шланги) та трубки, які входять в комплектацію:

• Рукав для підключення обігріву редуктора 16 мм - 1 метр;
• Рукав для підключення вакууму 5 мм - 1 метр;
• Рукав низького тиску для газу 12 мм - 1 метр;
• Рукав низького тиску для газу 5 мм - 1 метр;
• Трубка з термопластика 6 мм (2 штуцери підключення) або мідна 6 мм - 6 метрів;
• Трубка з термопластика 8 мм (2 штуцери підключення) або мідна 8мм - 2 метри.

Всі перераховані рукава і трубки необхідні для переобладнання автомобілів на газ і довжини рукавів досить для середньостатистичного автомобіля. У разі необхідності рукавів довших, додайте до замовлення ще необхідну довжину.

Балони для зберігання газу пропан-бутан

До вибору доступні два види балонів:

1. Тороїдальний балон для внутрішнього монтажу на 42 літри. Форма балона нагадує запасне колесо і встановлюється в нішу замість запаски. Заправка балона виконується тільки на 80%, в комплект з даними балоном входить мультиклапан класу А 200-30 виробника Tomasetto з заправним пристроєм на кронштейні;
2. Балон в формі циліндра на 50 літрів має габарити 300 на 795-802 міліметрів. У комплекті з балоном буде мультиклапан Tomasseto 300х30 класу А, ВЗП на кронштейні і стрічки кріплення балонів (2 стрічки і кріплення до них).

Комплект STAG QNEXT параметри:
