Комплект ГБО 4 покоління STAG-4 QBOX PLUS з балоном (Редуктор на вибір, форсунки Hana & Barracuda & Stag, балон, мультиклапан, трубки, шланги)

Комплект ГБО 4 покоління Stag-4 QBox Plus - це повний перелік обладнання, яке необхідне для встановлення пропан-бутанової системи живлення на 4-х циліндровий автомобіль. Має невисоку вартість володіючи при цьому величезним набором корисних і працюючих функцій. Слід зазначити, що всі вузли, які представлені на вибір в комплекті, мають відмінну сумісність і здатні пропрацювати тривалий термін. З цим комплектом ваш автомобіль набуває оптимальної динаміки і витрати при роботі на газі.

Для налаштування обладнання вам буде потрібен спеціальний діагностичний кабель - інтерфейс. З його допомогою відбувається зв'язок між газовим електронним блоком керування і ноутбуком. Програмне забезпечення (програма налаштування, драйвер для інтерфейсу), інструкції по налаштуванню і регулюванню, схему підключення і т.д. можна завантажити на нашому сайті при виборі виробника, або у вкладці «Файли» до цього товару.

Комплект Stag QBox Plus має такі особливості:

• Відмінно розроблене програмне забезпечення з великим набором можливостей для газу і бензину;
• Досить просте, інтуїтивно зрозуміле налаштування та встановлення обладнання;
• Можливість вибору комплектуючих (редуктора, форсунок, трубок, балона) для найбільш якісного підбору під ваш автомобіль;
• Гарантія на електроніку Stag QBox - 48 місяців;
• Наявність запчастин і ремонтних комплектуючих для комплекту;
• Доступна ціна;
• Електроніка сумісна з багатьма редукторами і форсунками 4-го покоління.

Комплектація:

1. Електроніка Stag-4 QBox Plus (Блок керування, проводка, датчик тиску, вакууму і температури газу, датчик рівня, перемикач виду палива, набір монтажний, для електроніки);
2. Датчик температури газового редуктора;
3. Фільтр парової фази Filgaz пластик(1 вхід - 1 вихід);
4. Газові форсунки Hana (будь-який колір) для одиночного монтажу або монтажу в планку (на вибір), Stag W-03 або форсунки Барракуда (тип монтажу також на вибір) - 4 шт .;
5. Розподільник для форсунок або монтажний набір металевий, в залежності від вибору форсунок;
6. Штуцери-розпилювачі в колектор - 4 штуки;
7. Газовий редуктор на вибір: Tomasetto Alaska, Tomasetto Artic, Tomasetto Nordic, OMVL CPR, KME Silver, STAG R02;
8. Балон на вибір: Тороідальний балон 42 літри внутрішній (200х600 мм) або циліндричний, 50 л (300х795-802 мм);
9. Мультиклапан Tomasetto класу А з котушкою 200-30 або 300-30 (в залежності від вибору балона);
10. Вентиляційна коробка Tomasetto (якщо обраний циліндричний балон);
11. Стрічки кріплення балона (якщо обраний циліндричний балон);
12. Трубка магістральна 6 мм - 6 метрів (мідь або термопластик на вибір);
13. Трубка заправна 8 мм - 2 метри (на вибір мідна або термопластикова);
14. Штуцери для термопластикової трубки (якщо обрана термопластикова трубка);
15. Рукав газовий 12 мм - 1 метр;
16. Рукав газовий 5 мм - 1 метр;
17. Шланг вакуумний - 1 метр;
18. Шланг тосольний 16 мм - 1 метр;
19. Трійники або перехідники тосольні пластик (на вибір) - 2 шт .;
20. Хомут 12-20 мм - 6 шт .;
21. Хомут 16-25 мм - 8 шт .;
22. Хомут пружинний 8 мм - 8 шт.

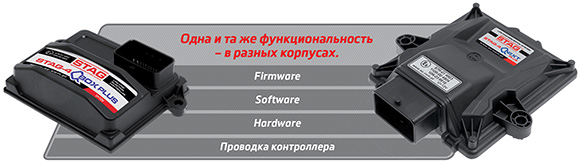

Інжекторна система Stag-4 QBox Plus

В даний комплект ГБО входить електроніка нового покоління Stag-4 Qbox Plus. Виробник пристрою - A.C.S.A. Країна – Польща. Гарантія на даний блок становить 60 місяців (12 місяців на решту електроніки). Володіє всіма функціями раніше перевірених блоків Stag-300 і Stag-4.

Крім даних опцій також додані в даному блоці:

• Оптимізований механізм автоматичної адаптації;
• Діагностичний адаптер OBD (інтегрований).

Покращена інтелектуальна система адаптації здатна забезпечити:

• Точно розпізнає режими відчиненого і замкненого кола в роботі автомобільного двигуна;
• Точний збір еталонної карти часу вприскування бензину. Точність досягає показника до 1 кПа при обліку стану розігріву;
• Спеціальна карта корекції ІСА2, яка не залежить від корекції обертів часу вприскування.

Переваги даної системи вприскування газу:

• Обслуговування блоком керування інтерфейсу K-LINE і CAN, згідно EOBD\OBD2;
• Сучасна конструкція і дизайн;
• Робота з комутатором LED-401;
• 32-х бітний процесор;
• Розширена опція OBD. Дозволяє переглядати довільні параметри за допомогою OBD2\EOBD (наприклад широкосмуговий лямбда-зонд, короткострокові і довгострокові корекції, витратометр і т.д.). Додатково він дозволяє переглянути і усунути зареєстровані помилки;
• Діапазон температур від -40 до +125 ° С;

Газовий автомобільний редуктор (випарник)

Для найбільш точного підбору, а також для зручності покупців, в комплект ГБО 4 покоління може бути вкладений один з п'яти варіантів газових редукторів.

Розглянемо кожен більш докладно:

1. Tomasetto AT-09 Alaska - найпопулярніший редуктор для систем газового обладнання 4-го покоління. Призначений для автомобілів з потужністю до 123 кінських сил (90 kW). Має вбудований фільтр грубого очищення на вході. Гарантія на газовий редуктор - 1 рік. Вхід газу - під трубку 6 мм. Різьблення на вході –М10х1. Вихід газу здійснюється через рукав –12 мм. 2 тосольних штуцери діаметром 16 мм забезпечують безперебійну роботу випарника. Зроблено в Італії;
2. KME Silver - найпотужніший редуктор з представлених на вибір в комплекті. Діапазон застосування - 150-160 kW (приблизно 205-219 кінських сил). Надійний, перевірений роками редуктор. У комплекті має електромагнітний газовий клапан OMB з фільтром рідкої фази. Вхід газу в редуктор - D6 M10x1. Вихід газу і підігріву редуктора - 12 мм і 16 мм відповідно. Гарантія 12 місяців. Країна-виробник - Польща;
3. OMVL CPR - недорогий, але потужний редуктор (до 190 кінських сил). Країна-виробник- Італія. Також має гарантію 12 місяців. Параметри входу газу, виходу газу і підключення до системи охолодження такі ж як і Томасетто Аляска. Інтегрований фільтр грубої очистки;
4. STAG R02 - це недорогий і високоякісний випарник від AC S.A. Підтримує потужність до 136 кінських сил або до 100 кВт. З фільтром і датчиком температури;
5. Tomasetto Nordic підтримує потужність автомобілів до 170 кінських сил або до 125 кіловат. Відноситься до серії АТ-09, використовується для пропан-бутанових систем 4-го покоління. Володіє вбудованим елементом, що фільтрує і електромагнітною котушкою. Вхід і вихід газу - 6 мм М10х1 і 12 мм відповідно. Підключення підігріву - 16 мм. Термін гарантії складає 1 рік.
6. Tomasetto Artic з потужністю від 90 до 120 kW (або ж приблизно до 160 кінських сил). Вхід газу в редуктор під трубку 8 мм. Різьблення на вході - М12х1. Також оснащений фільтром на вході. Періодичність зміни фільтра - через кожні 10 тисяч кілометрів. Вихід газу з редуктора - під рукав 12 мм, штуцери тосольні - 16 мм. Виробник - Tomasetto Achille (Італія). Гарантія на редуктор - 12 місяців. З ним в комплект входить перехідник під трубку 6 мм.

Форсунки газові STAG, Hana або Alex Barracuda

Вважаються одними з кращих на сучасному ринку газобалонного обладнання. Мають дуже високий ресурс роботи, не вибагливі до якості газу. Працюють форсунки Хана дуже точно, здатні забезпечити оптимальні показники споживання газу та динаміки автотранспортного засобу на газовому паливі.

Представлені в двох варіантах монтажу:

1. Одиночний монтаж. Форсунки встановлюють на шлангах, подача газу здійснюється за допомогою розподільника.
2. Монтаж в єдиній планці. Форсунки встановлені в монтажному наборі з металу, як цілісна конструкція.

Обидва варіанти здатні працювати надійно і довго, бажано зробити мінімальну відстань від форсунок до колектора. На вибір є чотири варіанти кольору. Колір визначає потужність форсунок.

Таблиця потужностей форсунок

* К.с. - кінські сили.

Форсунки Barracuda виробляє польська компанія ALEX SP.Z.O.O. Є аналогом корейських форсунок Hana, володіють також відмінними робочими характеристиками та тривалим терміном служби. Точні, сприяють гарним показникам витрат газу та динаміки авто на газовому паливі.

Ви можете обрати два типи монтажу форсунок в залежності від уподобань:

• Окремий монтаж. При такому встановленні форсунки монтують окремо один від одного. Їх з'єднання проводиться за допомогою розподільника. До нього підводять газ від редуктора за допомогою рукава 12 мм, а далі, за допомогою 5-ти мм шлангу газ подається на форсунки. Так монтаж вважається досить ефективним, адже форсунки встановлюються досить близько до впускного колектору;
• Встановлення в єдиній планці. У такому випадку форсунки монтуються по типу рампи в єдиному наборі з одним підведенням газу діаметром 12 мм. Чотири виходи під 5-ти мм шланг. Такий тип встановлення вважається досить простим та при правильному монтажі досить ефективним.

Термін гарантії - 24 місяці з моменту придбання.

Форсунки STAG W-03 також відносяться до преміум сегменту газових автомобільних форсунок. З моменту появи відразу завоювали довіру вітчизняного споживача за рахунок поєднання прекрасної якості роботи в співвідношенні з демократичною ціною.

• Опір котушок - 1,9 Ом;
• Вхід газу в розподільник - 12 мм;
• Вхід газу в форсунки - 6 мм;
• Швидкість відкриття - 2,0 м.с.;
• Швидкість закриття - 1,0 м.с.;
• Максимальна потужність - 45 к.с. або 33 кВт на один циліндр;

У комплектацію входитиме 4 форсунки одиночного типу монтажу з розподільником і необхідним кріпленням. Виробник - A.C. Spolka Akcyjna (Польща). Термін гарантійного обслуговування складає 12 місяців.

Газовий балон

У комплект обладнання може входити два види балонів:

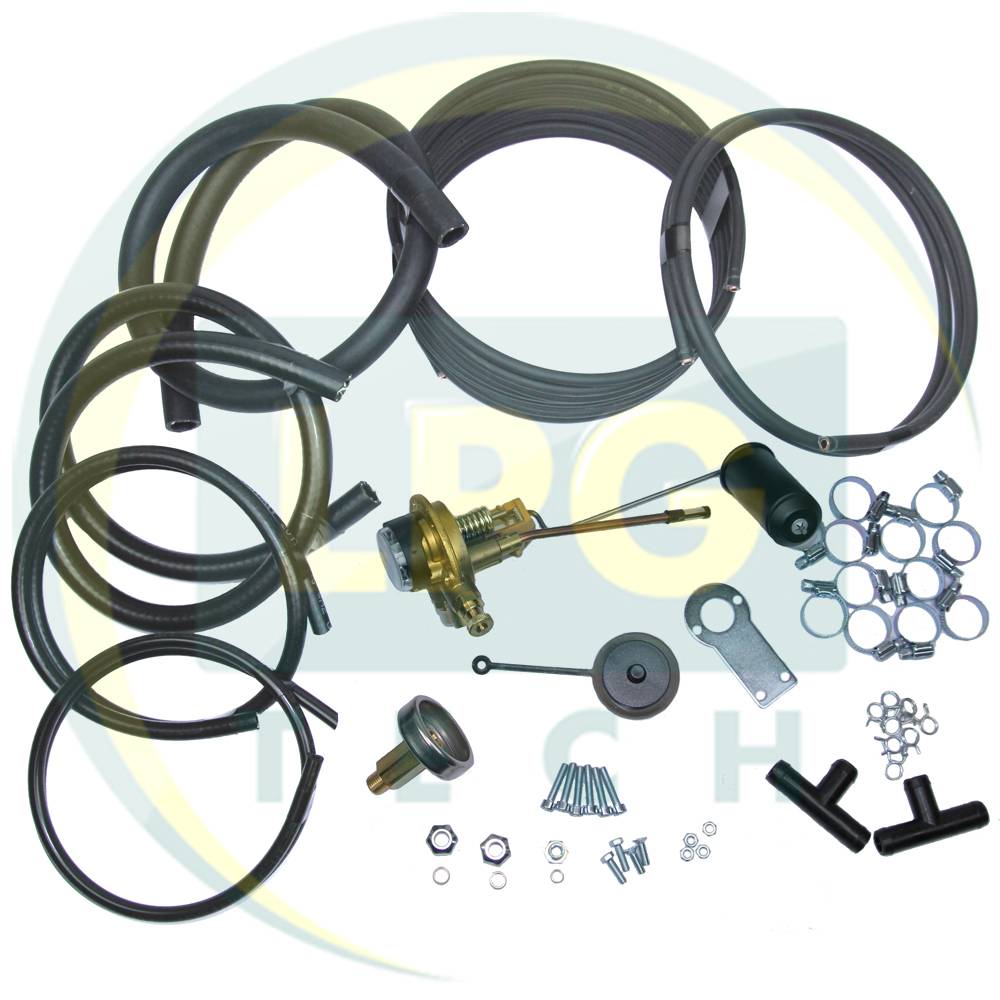

1. Тороідальний внутрішній 42 літри. Ці балони мають форму запасного колеса з внутрішнім розташуванням горловини. Має обсяг 42 літри, але заправляти його слід на 80% (приблизно 33,6 літрів). Якщо в комплекті обраний цей балон, то в комплектацію до нього також входить мультиклапан Tomasetto 200-30 класу А з заправним пристроєм на кронштейні. Балон має сертифікацію в Україні, термін служби складає до 10 років;

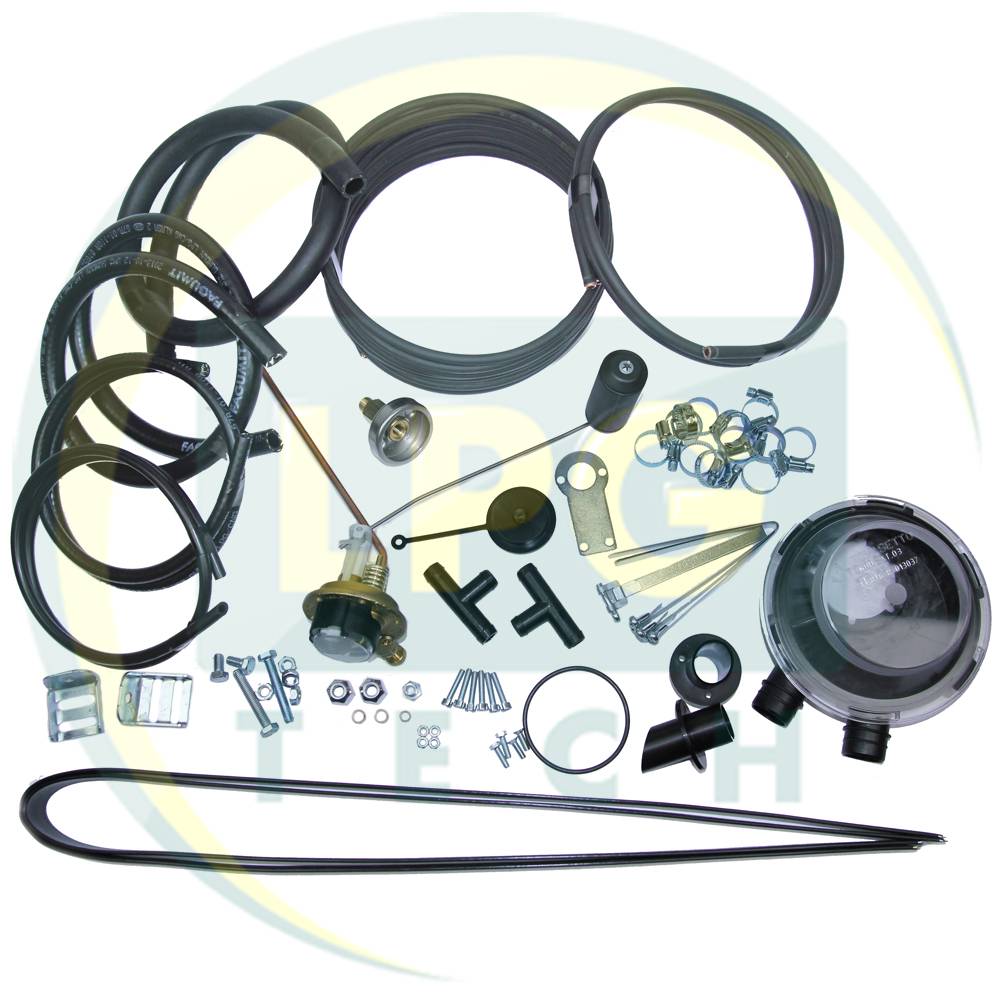

2. Циліндричний на 50 літрів. Популярні балони, мають циліндричну форму. Висота (діаметр) даного балона становить – 300 мм, довжина - 795-802 мм. Якщо обрати цей балон, в комплект до нього увійде мультиклапан Tomasetto 300-30 класу А з ВЗУ на кронштейні, стрічки кріплення балонів (2 стрічки + кріплення) а також вентиляційна коробка для мультиклапана Tomasetto.

Трубка заправна і магістральна

У комплект обладнання входить шість метрів 6 мм магістральної трубки, а також два метри 8 мм заправної трубки. На вибір представлені 2 види трубки: мідна або термопластикова зі штуцерами.

Термопластикова трубка в комплекті з тороідальним балонном має в комплектації один прямий і один кутовий штуцер, а в комплекті з балоном циліндричної форми - 2 прямих.

Шланги

У комплект вкладено чотири рукави, які потрібні при встановленні даного ГБО:

• Тосольний 16 мм, для підігріву газового редуктора;
• Газовий 12 мм - від газового редуктора до форсунок;
• Газовий 5 мм - від форсунок до колектора;
• Вакуумний 5 мм - від редуктора до колектора через МАП-датчик.

Рукава мають довжину по одному метру. Цієї кількості, як правило, вистачає на середньостатистичний автомобіль. Якщо вам необхідно більше, просто додайте його до замовлення.
