Електроніка LPGTECH TECH-326 OBD

LPGTECH 326 з OBD розроблена спеціально для встановлення четвертого покоління ГБО на 6-ти і 12-ти (при встановленні необхідно з'єднати дві системи вприскування) циліндрові автомобілі. Здійснює функції контролю і керування всією системою газобалонного обладнання.

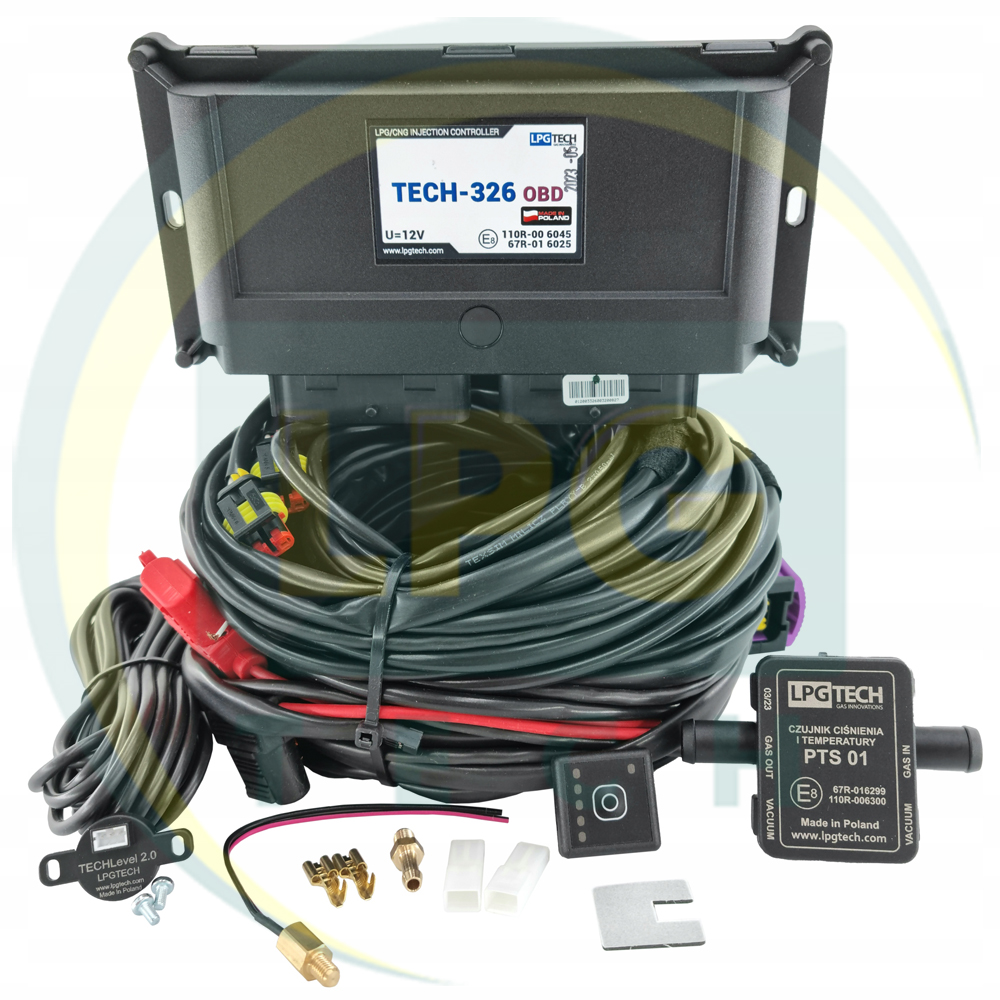

Що включає комплектація:

1. Контролер газовий 6-ти канальний з вбудованим модулем OBD;
2. Датчик LPGTECH PTS 01. Він проводить вимірювання розрідження, тиску газу і температури газу в паровій фазі (на форсунках);
3. Проводка на 6 циліндрів на блок керування, газові та бензинові форсунки і роз'ємом для діагностики;
4. Перемикач виду палива з наявністю шкали індикації;
5. Датчик рівня газу;
6. Штуцер-розпилювач в колектор;
7. Комплектуючі для підключення проводки.

Для налаштування системи буде потрібно спеціальний діагностичний модуль - інтерфейс. За його допомогою відбувається з'єднання контролера з комп'ютером. Налаштування проводиться конфігураційною програмою, яких виробник передбачив три в залежності від операційної системи: GasSettings (Windows), GasDroid (Android), MyGas (Mac OS). Розробник передбачив, що для налаштування буде потрібен не тільки ноутбук або комп'ютер, але і смартфон або планшет. Для розпізнавання інтерфейсу необхідно також встановити спеціальний драйвер. Конфігураційні програми, драйвера, інструкції, схеми підключення та інший рекламний матеріал доступні безкоштовно.

Особливості програмного забезпечення:

• Працює з протоколами: ISO 14230 slow, ISO 14230 fast, ISO 9141, CAN (11/250, 11/500, 29/250, 29/500);
• Програма дозволяє поєднувати електроніку з багатьма популярними на ринку газовими форсунками;
• Серед автоматичних опцій можна відзначити: автоматична діагностика несправностей при встановленні  і можливість усунення деяких з них, автоматичне калібрування, автоматична адаптація, автоматичне видалення помилок;
• Контролер має захист від перевантажень і короткого замикання;
• Модуль OBD-ll і EOBD для зчитування додаткових діагностичних даних і здійснення налаштувань;
• Новий режим налаштування - TECH. Він підтримує алгоритми для підтримки автоматичних функцій;
• Сумісність з автомобільними двигунами Wankle & Valvetronic.

Система вприскування TECH-326 OBD має такі особливості підключення:

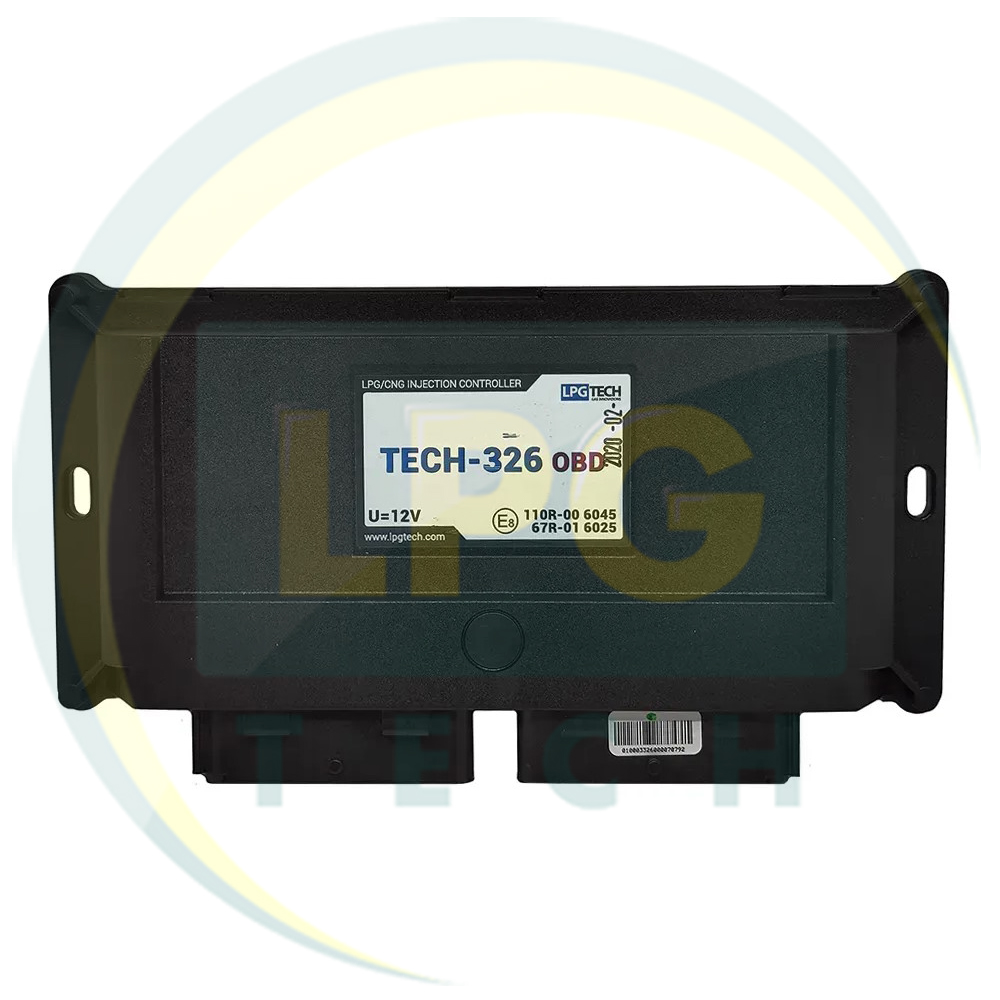

• Розміри блоку 190 мм х 125 мм х 30 мм. Він зроблений з алюмінію, роз'єм під джгут проводів - 56 контактів;

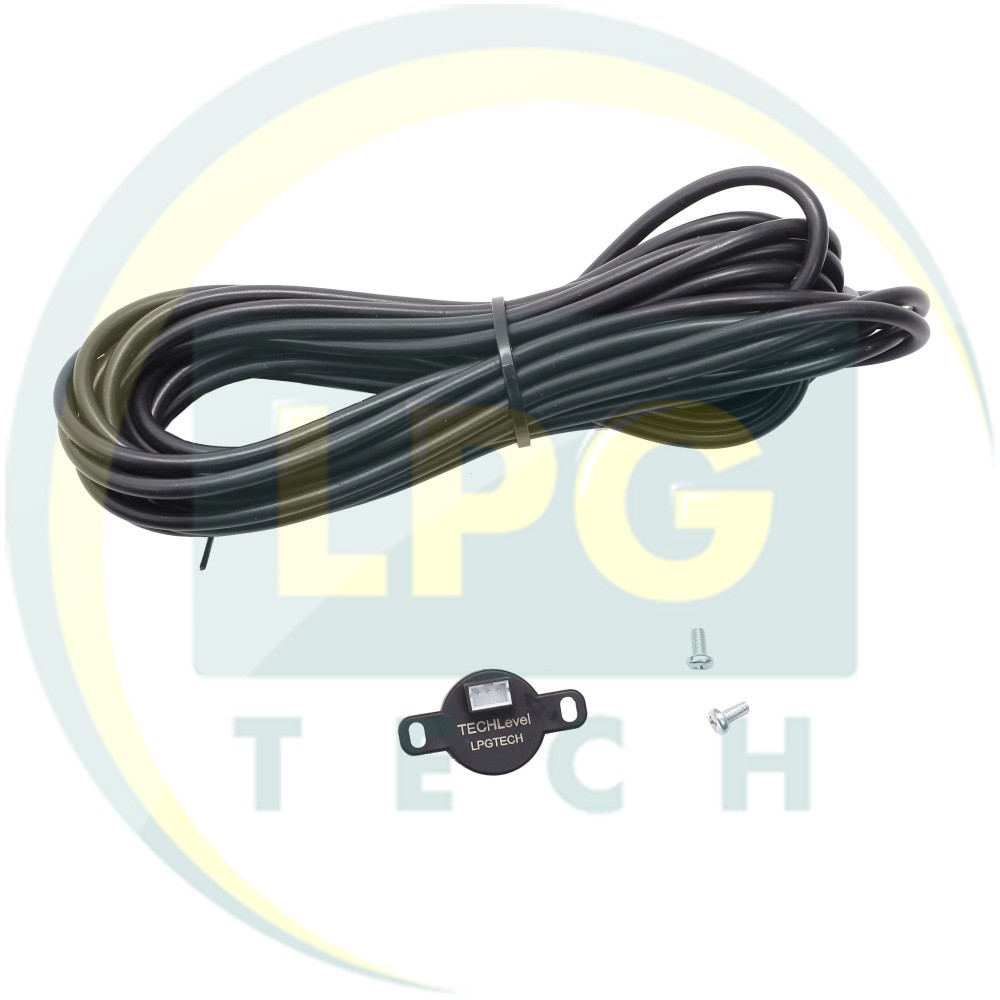

• Датчик визначення рівня TECHLevel 2.0 працює на ефекті Холла;
• Датчик LPGTECH PTS01 є комбінованим, і крім вимірювання тиску газу і вакууму здійснює виміри температури газу на рампі або рампах форсунок;
• Датчик температури редуктора в комплектацію не входить;
• Фільтр парової фази в комплектацію не входить;
• Перемикач оснащений 6-ти контактним роз'ємом для підключення проводки;
• Проводка не має фішок на бензинові форсунки. Це прийнято вважати роз'ємами універсального типу;
• На газові форсунки в проводці розташовано шість фішок type Valtek.

TECH-326 OBD виробляє польська компанія LPGTECH SP.Z.o.o. Область застосування охоплює системи 4-го покоління на пропан-бутані і метані. Гарантія на контролер складає 3 роки, а на інші комплектуючі - 1 рік.

Інжекторна система LPGTECH 326 OBD характеристики:
